Ex Armatur

Vår armatur för Ex miljöer är tillverkade i tålig glasfiber-förstärkt polyester och de transparenta delarna på armaturen är tillverkade i anti-ultraviolett polycarbonat. Materialen är så beständiga att armaturen är helt explosionssäker.

Lysrörsarmatur för Ex miljö

Vi har klassiska Ex armaturer för lysrör, antingen 2*36w eller kortare 2*18w för både Zon 1 och Zon 2, med eller utan LED teknik. Standard är 2 st kopplingsplintar, genomföringar och med fäste för montering.

✓ Armaturen kan monteras på flera olika sätt

✓ ATEX certifierat

Har du frågor? Varmt välkommen att kontakta vår kundtjänst!

  Art.nr Beskrivning Tecknisk spec.
CZ0866 Zon 1 lysrörsarmatur,2x36W, 2st kopplingsplintar
  Art.nr Beskrivning Tecknisk spec.
CZ0876 Zon2, lysrörsarmatur, LED 2x36W,
2st kopplingsplintar



Produktkataloger

...
Beskrivning Datablad

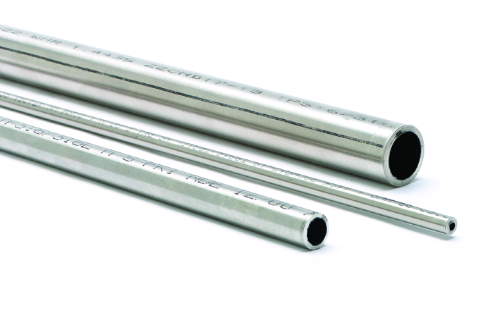

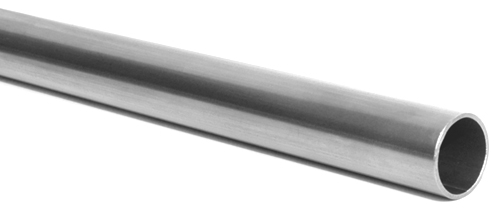

Våra rostfria syrafasta rör kommer från Sandvik och vi har lagerlagd kvalité 1.4435 (3R60) från dimension 3- 25mm samt i tum 1/16 – 1” alla rör är märkta och materialcertifikaten kan hämtas direkt från hemsidan.Vi har även ett antal dimensioner i -24 dvs individuellt provade rör för bl. a Biogas/Naturgas .  Önskas andra material kvalitéer vänligen kontakta oss .







Beskrivning Datablad

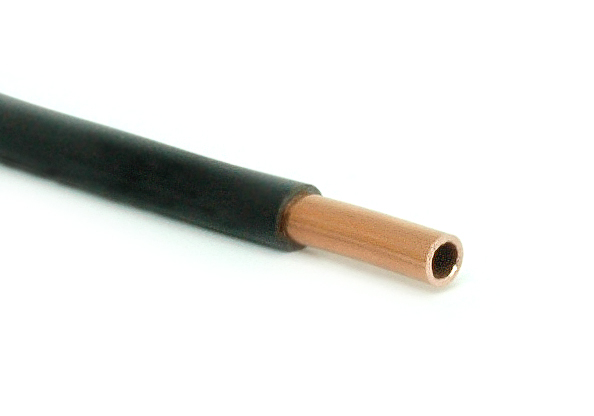

För  vissa krävande tillämpningar, har vi Tungum (Cu,Ni,Si ,mässing). Ett  omagnetsikt , gnistfritt material som har goda korrosions/utmattningsegenskaper i bl.a kloridhaltig miljö. Används mycket till marina applikationer.
MULTI-PURPOSE REGULATORS (For industrial applications)
04 Series 44-3400 Series DH-16 Series
20-1000 Series 44-4000 Series DHF Series
20-1100 Series 44-4200 Series DK Series
20-1200 Series 44-4600 Series FR-2000 Series
26-1000 Series 44-5000 Series High pressure Point-of-Use
26-1100 Series 44-5200 Series Labo-F and Doppelregulus
26-1200 Series 44-5200F Series Line Pressure Reducer 6.0
26-1500 Series 44-5800 Series MiniLabo 2
26-1600 Series 44-7400 Series Ultra Hight Purity MiniLabo 2
26-2000 Series 50-2000 Series PS-3400 Series
44-1100 Series 50-2200 Series Regulus 3
44-1100 Mod 834 50-4000 Series Regulus 4
44-1300 Series 54-2000 Series Regulus Stainless Steel
44-1300F Series 54-2200 Series SG1 Series
44-1500 Series 54-2800 Series SG2 Series
44-1800 Series 56-2000 Series SG3 Series
44-2200 Series BB-1 Series SJS Series
44-2200F Series BE Series WEGA 1 and 2
44-2600 Series CP32 Series WEGA Corrosive Gases and Purging
44-2800 Series DA Series WEGA Mini
44-3200 Series DG Series
44-3200F Series DH Series
HIGH PURITY GASES (For Microelectronic Applications)
12 Series 64-2600 Series 64-5400 Series
15 Series 64-2800 Series 74-2400 Series
22-2200 Series 64-3200 Series 74-3000 Series
22-5400 Series 64-3400 Series 74-3800 Series
23 Series 64-3600 Series
449-254 Series 64-5000 Series
PHARMAPURE (For Life Sciences Applications)
PH-1600 Series PH-2200 Series PH-3200 Series
PH-1800 Series PH-2600 Series

Snabbkopplingar

Snabbkopplingar är utvecklade för att man snabbt, enkelt och flexibelt ska kunna koppla på eller koppla från rör eller slangar utan att använda några verktyg. Genom vårt snabbkopplingsprogram erbjuder vi ett brett sortiment med precisa, täta kopplingar som är lätta att ansluta. Snabbkopplingar är särskilt lämpade för användning inom processindustrin och instrumenteringsindustrin.

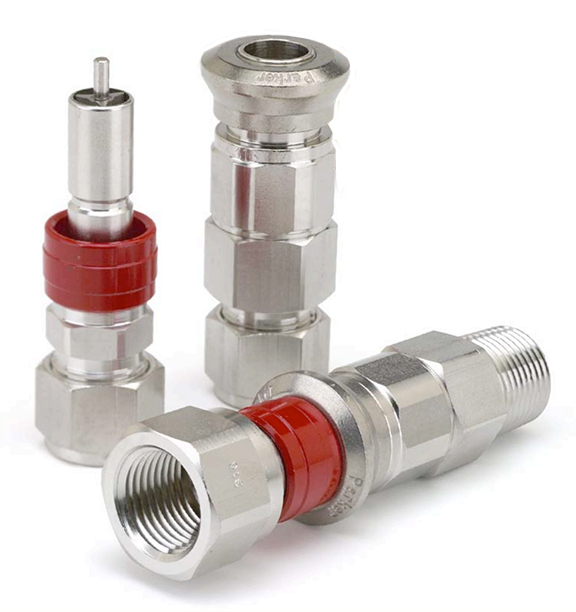

Parker snabbkopplingar

Snabbkopplingarna från Parker finns tillgängliga i en mängd olika utföranden. Våra standardkopplingar levereras i rostfritt syrafast material (316) med fluorocarbontätningar. Men möjligheten finns att välja mellan olika material, tätning, anslutning m.m. Tveka inte att kontakta oss för rådgivning.

Typiska användningsområden för våra snabbkopplingar

  • All typ av instrumentering
  • Laboratorieutrustning
  • Vakuumsystem
  • Gassystem
  • Kontrollpaneler
  • Hydrauliska och pneumatiska system
  • Medicinsk teknisk utrustning
  • Livsmedelsindustrin
  • Kalibreringssystem
  • Testbänkar
  • Gaskromatographer

Se vår katalog nedan för mer information!



Produktkataloger

...

Belysning Ex

I vårt sortiment har vi explosionssäker Atex godkänd Ex belysning. Alla komponenter i vår belysning och lampor för Ex miljöer är tillverkade i tåliga och extra förstärkta material för att klara extrema påfrestningar eller explosioner.

Ex armatur

Våra klassiska Ex armaturer är 2*36w eller kortare 2*18w för Zon 1 och Zon 2 med eller utan LED teknik. Standard är 2st kopplingsplintar, genomföringar och fäste för montering.

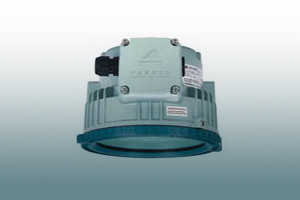

Atex godkända LED strålkastare

Vi har också Atex godkända LED strålkastare i olika storlekar för att lysa upp ett stort område i Zon 1 & Zon 2. I sortimentet finns även floodlights, Ex e lådor, nödbelysning och mycket annat.


Vi arbetar för långsiktiga relationer och utvecklar ständigt vårt Ex sortiment. Det finns mycket mer och saknar ni det ni söker kontakta oss gärna så tar vi fram en lösning: info@items.se



  Art.nr Beskrivning Tecknisk spec.
CZ0866
CZ0876
CZ0875
Zon 1 lysrörsarmatur 2x36W
Zon 2 lysrörsarmatur 2x36W
Zon 2 lysrörsarmatur 2x18W (kort modell finns även Zon 1)
  Art.nr Beskrivning Tecknisk spec.
CZ0876 LED Zon2, lysrörsarmatur, LED 2x36W (LED finns även Zon 1)

  Art.nr Beskrivning Tecknisk spec.
CZ0874 LED30W
CZ0874 LED45W
CZ0873 LED60W
CZ0870d LED90W
CZ0870d LED120W
CZ0870d LED160W
CZ0878d LED120W
CZ0878d LED160W
CZ0878d LED200W
Zon 1 LED 30W, 45W, 60W ø280mm


Zon 1 LED 90W, 120W, 160W ø381mm


Zon 1 LED 120W, 160W, 200W 520x460mm
  Art.nr Beskrivning Tecknisk spec.
EPL05 Zon 1 LED 50W, 220 x 220 mm
  Art.nr Beskrivning Tecknisk spec.
CZ0240/51 Explosionssäker strömbrytare
  Art.nr Beskrivning Tecknisk spec.
CZ1260/1-LED11W-0
CZ1260/1-LED11W-1
CZ1260/1-LED11W-2
LED 11W, 12-36V AC 50/60 Hz, 12-48 V DC
LED 11W, 100-250 V AC/DC 50/60 Hz
LED 11W, 48-110V AC 50/60 Hz, 70-110V DC
  Art.nr Beskrivning Tecknisk spec.
CZ1260/2-LED11W-0
CZ1260/2-LED11W-1
CZ1260/2-LED11W-2
LED 11W, 12-36V AC 50/60 Hz, 12-48 V DC
LED 11W, 100-250 V AC/DC 50/60 Hz
LED 11W, 48-110V AC 50/60 Hz, 70-110V DC
  Art.nr Beskrivning Tecknisk spec.
CZ0240/1-0010 02-1 Explosionssäker Nödstopp, Ex Zon 1, -40C



Produktkataloger

...


MTL Gecma HMI upgrade

Det finns många skäl till att överväga en uppgradering av din befintliga HMI installation.

Antingen vill du uppgradera till ett nytt DCS system, du har en defekt enhet och en begränsad budget men vill ändå uppgradera till senaste generation HMI med högre upplösning.

Oavsett dina krav kan vi erbjuda en kostnadseffektiv uppgradering på befintlig installation, samtidigt som den bibehåller samma exceptionella tillförlitlighet du förväntar dig från en MTL GECMA produkt.

Med en uppgradering till Gecma Work Station kan du välja mellan 19, 22 eller 24” antingen som Remote terminal, Thin client eller innbyggd PC.

Se gärna vår film och broschyr och tveka inte att Kontakta oss för mer information





Produktbeskrivningar

Produkt kod Beskrivning Nedladdning
MTL Gecma HMI upgrade  Brochure

Termostater


Våra Atex godkända termostater från Condor Technology håller högsta kvalité och levererar noggranna värden och används för att skydda utrustningen mot överhettning. Vi har termostater som monteras i instrumentlådan men även inline termostater som är monterade på kabeln.
Termostater används vanligen tillsammans med värmare i instrumentlådor för att skydda känslig utrustning från att överhettas.

IL-serien

Material : Täkt aluminium
Ex klassning : ATEX 2 II G Ex mb IIC T6 Gb 2 II D Ex mb IIIC T85°C Db
IECEx mb IIC T6 Gb Ex mb IIIC T85°C Db
Certification : DEKRA 13ATEX0176 and IECEx DEK 13.0062
Skyddsklass : IP66
Matning : 6A / 240 VAC
Omgivningstemperatur : -55°C - +65°C
Börvärdestolerans : +/- 3°C
Hysteres : ca 2°C
Switch : SPST
Anslutningskabel : Silikon, ytterdiameter ca 7,4 mm, 1 m lång som standard
Mått : 25 x 44 mm
Vikt : 30 g



TH-serien

Material : Eloxerad aluminium eller Rostfritt stål
Ex klassning : II2 G Ex d IIC T6 eller T4 : II2 D Ex tD A21 IP66 T85°C eller T 135°C
Certification : KEMA 01ATEX2125X  och IECEx DEK 11.0017
Skyddsklass : IP66
Matning : 6A / 240 VAC
Omgivningstemperatur : -55°C - +90°C
Börvärdestolerans : +/- 3°C
Hysteres : ca 2°C
Switch : SPST
Anslutningskabel : Silikon, ytterdiameter ca 7,4 mm, 1 m lång som standard
Mått : 30 x 49 mm
Vikt : 160 g












Direktvärmare

Direkt-värmare är avsedda för direkt montering på t.ex. manifoldrar. Alla värmeelement är uppbyggda kring självbegränsande värmeelement som har låg strömförbrukning. Direktvärmarna är dimensionerade för att värma den installerade utrustningen. Väljer man rätt behövs ingen termostat men det finns självklart att välja till. Termostater, Fix-Therm96 finns att tillgå och sträcker sträcker sig från 10°C upp till 135°C. Som alternativ finns FixTherm Inline Termostater med intervall från 10°C upp till 60°C.

Material : Svart anodiserad aluminium eller rostritt syrafast stål 316
Ex klassning : II2G Ex D IIC T3 eller T4 : II2D Ex tD A21 IP66 T135°C ELLER T200°C
Certification : KEMA 01ATEX2124X och IECEx DEK 11.0017
Skyddsklass : IP66
Spänning AC/DC : 110/230
Omgivningstemperatur : -60°C - +90°C
Anslutningskabel : 3x1 sqmm flätad, 1 m lång som standard


Fördelar

  • Självbegränsande värmeelement
  • Små dimensioner
  • Inga rörliga delar, inget underhåll krävs, därav lång livslängd
  • Lämplig för T4 och T3 klassificeringar
  • Kan användas för 110-240 VAC/DC

Kontakta oss gärna för mer information: info@items.se


  Modell Temp.klass Yt.temp Effekt Vikt ca. Mått mm (LxBxH)
DH-CT1A-AL T3 115°C 250-25W 550 g 88 x 70 x 35
DH-CT2A-AL T4 105°C 250-25W 550 g 88 x 70 x 35
DH-CT3A-AL T4 90°C 250-25W 550 g 88 x 70 x 35
DH-CT4A-AL T4 70°C 250-25W 550 g 88 x 70 x 35



  Modell Temp.klass Yt.temp Effekt Vikt ca. Mått mm (LxBxH)
DH-CS1S-SS T3 115°C 250-25W 900 g 85 x 65 x 28
DH-CS2S-SS T4 105°C 250-25W 900 g 85 x 65 x 28
DH-CS3S-SS T4 90°C 250-25W 900 g 85 x 65 x 28
DH-CS4S-SS T4 70°C 250-25W 900 g 85 x 65 x 28



  Modell Temp.klass Yt.temp Effekt Vikt ca. Mått mm (LxBxH)
DH-LP1A-AL T3 115°C 100-10W 350 g 78 x 30 x 34
DH-LP2A-AL T4 105°C 100-10W 350 g 78 x 30 x 34
DH-LP3A-AL T4 90°C 100-10W 350 g 78 x 30 x 34
DH-LP4A-AL T4 70°C 100-10W 350 g 78 x 30 x 34
DH-LP0AHP-AL T3 130° 200-20W 350 G 78 x 30 x34



  Modell Temp.klass Yt.temp Effekt Vikt ca. Mått mm (LxBxH)
DH-LP1A-SS T3 115°C 100-10W 360 g 78 x 30 x 34
DH-LP2A-SS T4 105°C 100-10W 360 g 78 x 30 x 34
DH-LP3A-SS T4 90°C 100-10W 360 g 78 x 30 x 34
DH-LP4A-SS T4 70°C 100-10W 360 g 78 x 30 x 34



Värmare Ex, Atex

Alla våra explosionsskyddade, Atex godkända Ex värmare är uppbyggda kring självbegränsande värmeelement som har låg strömförbrukning och är dimensionerade för att värma upp luften inuti ett hölje. Väljer man rätt storlek för frysskydd kommer ingen termostat att behövas. När så erfordras i tillämpningar, t.ex. analysatorer är det normal praxis att använda våra värmare i kombination med Fix-Therm96 termostater som sträcker sig från 10°C upp till 135°C eller alternativt våra FixTherm Inline Termostater med intervall från 10°C upp till 60°C monterade på kabel från fabrik. Som frostskydd använder vi inte sällan en termostat inställt på 5/10C.

Material : Svart anodiserad aluminium
Ex klassning : II2G Ex D IIC T3 eller T4 : II2D Ex tD A21 IP66 T135°C ELLER T200°C
Certification : KEMA 01ATEX2124X och IECEx DEK 11.0017
Skyddsklass : IP66
Spänning AC/DC : 110/230
Omgivningstemperatur : -60°C - +90°C
Anslutningskabel : 3x1 sqmm flätad, 1 m lång som standard


Fördelar

  • Självbegränsande värmeelement
  • Små dimensioner men hög effekt
  • Inga rörliga delar, inget underhåll krävs, därav lång livslängd
  • Lämplig för T4 och T3 klassificeringar
  • Kort leveranstid
  • Zon 1

Kontakta oss gärna för mer information: info@items.se

  Modell Temp.klass Yt.temp Effekt Vikt ca. Mått mm (LxBxH)
SH-SM1A-AL T3 115°C 250-25W 400 g 164 x 54 x 54
SH-SM2A-AL T4 105°C 250-25W 400 g 164 x 54 x 54
SH-SM3A-AL T4 90°C 250-25W 400 g 164 x 54 x 54
SH-SM4A-AL T4 70°C 250-25W 400 g 164 x 54 x 54
SH-SM0AHP-AL T3 130°C 500-50W 400 g 164 x 54 x 54



  Modell Temp.klass Yt.temp Effekt Vikt ca. Mått mm (LxBxH)
SH-SMLP1A-AL T3 115°C 100-10W 350 g 100 x 54 x 54
SH-SMLP2A-AL T4 105°C 100-10W 350 g 100 x 54 x 54
SH-SMLP3A-AL T4 90°C 100-10W 350 g 100 x 54 x 54
SH-SMLP4A-AL T4 70°C 100-10W 350 g 100 x 54 x 54
SH-SMLP0AHP-AL T3 130°C 200-20W 350 g 100 x 54 x 54



  Modell Temp.klass Yt.temp Effekt Vikt ca. Mått mm (LxBxH)
SH-SP1A-AL T3 115°C 250-25W 1600 g 165 x 185 x 41,6
SH-SP2A-AL T4 105°C 250-25W 1600 g 165 x 185 x 41,6
SH-SP3A-AL T4 90°C 250-25W 1600 g 165 x 185 x 41,6
SH-SP4A-AL T4 70°C 250-25W 1600 g 165 x 185 x 41,6
SH-SP0AHP-AL T3 130°c 500-50W 1600 g 165 x 185 x 41,6



  Modell Temp.klass Yt.temp Effekt Vikt ca. Mått mm (LxBxH)
SH-LP1AF-AL T3 115°C 100-10W 886 g 164 x 100 x 40
SH-LP2AF-AL T4 105°C 100-10W 886 g 164 x 100 x 40
SH-LP3AF-AL T4 90°C 100-10W 886 g 164 x 100 x 40
SH-LP4AF-AL


T4


70°C


100-10W


886 g


164 x 100 x 40



Ex Värmare

Våra Ex klassade värmare eller Ex klassade element har självreglerande värmeelement med låg strömförbrukning och hög effekt kombinerat i ett smidigt hölje. Alla värmare är Atex godkända, IP66 och kan monteras i Zon 1.

Explosiv atmosfär

I explosionsklassade miljöer måste material och utrustning vara skyddat enligt gällande föreskrifter och standarder från Elsäkerhetsverket, Myndigheten för Samhällsskydd och Beredskap (MSB), Arbetsmiljöverket och SIS Förlag. Områden med explosionsrisk finns bl.a. inom:

  • Raffinaderier
  • Petrokemisk industri
  • Läkemedelsindustri
  • Kemisk industri
  • Livsmedelsindustri
  • Värmeanläggning för gasol och naturgas
  • Avloppsreningsverk
  • Hamnar och flygplatser
  • Marint
  • Drivmedelsdepåer & stationer
  • Pappersbruk
  • Tryckerier

Ex Värmare från Condor Technology

Condor Technology är en holländsk tillverkare med över 20 års erfarenhet inom tillverkning av högkvalitativa explosionsskyddade värmare (Ex värmare) och termostater för användning i Ex områden till tuffa industriella applikationer. Condor Technology är idag en av de globalt ledande tillverkarna av Atex godkända Ex värmare. Se vårt sortiment av Ex klassade element från Condor Technology här nedan. Välkommen!

Kontakta oss gärna så tar vi fram en lösning till er: info@items.se

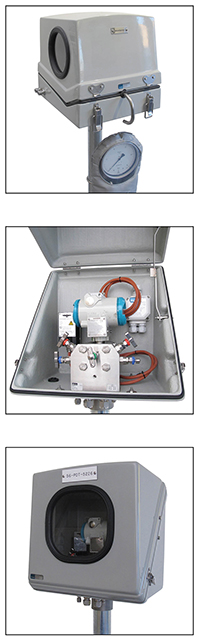

Se även våra Instrumentlådor / transmitterlådor

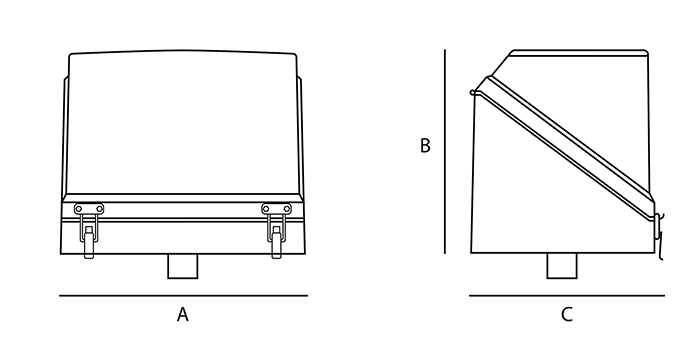

600 serien

Standardutförande
Kapslingar i 600-serien är delade i en kombination med 300-seriens och 500-seriens olika fördelar. Diagonalt delade för att inte bygga bakåt vid öppning men med bottensektion som medger att processledningar eller ångvärme går att installera vågrät mellan botten och huv.

Tillval & tillbehör
Varje modell kan levereras med ett brett utbud av tillbehör. Antingen separat eller färdigmonterat i kapslingen, klart att installeras on site.

  • Fönster
  • Dränering
  • Fästplattor
  • Stolpar
  • Transmittrar
  • Manifoldrar & ventilblock
  • Genomföringar

Material : GRP (glassfibre reinforced polyester), flamskydd enl. BS476, del 7, klass 2.
Övriga detaler i rostfritt syrafast 316
Ytbehandling : Antistatisk enlight EN60079
Skyddsklass : IP66 (En60529, NEMA 4X)
Färg : Ljusgrå
Isolering : Pylyuretan mellan GRP-väggar
Stöttålighet : Enligt ISO 179
Tätningsmaterial : Neopren
Saltvattenbeständig : Ja



Modell Kommentar Bredd (A) Höjd (B) Djup (C)
PE-601   385 489 383
PE-601ISO   385 489 383

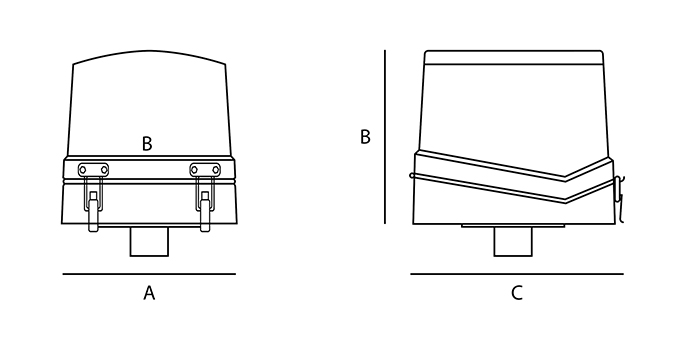

500 serien

Standardutförande
Kapslingar i 500-serien är vågrät delade och medför att kapslingarna går att få utan gångjärn där man önskar att huven skall vara avtagbar. Vågrät delad kapsling medger att processledningar eller ångvärme går att installera vågrät mellan botten och huv samt ger bra åtkomlighet bakom instrument.

Tillval & tillbehör
Varje modell kan levereras med ett brett utbud av tillbehör. Antingen separat eller färdigmonterat i kapslingen, klart att installeras on site.

  • Fönster
  • Dränering
  • Fästplattor
  • Stolpar
  • Transmittrar
  • Manifoldrar & ventilblock
  • Genomföringar

Material : GRP (glassfibre reinforced polyester), flamskydd enl. BS476, del 7, klass 2.
Övriga detaler i rostfritt syrafast 316
Ytbehandling : Antistatisk enlight EN60079
Skyddsklass : IP66 (En60529, NEMA 4X)
Färg : Ljusgrå
Isolering : Pylyuretan mellan GRP-väggar
Stöttålighet : Enligt ISO 179
Tätningsmaterial : Neopren
Saltvattenbeständig : Ja



  Modell Kommentar Bredd (A) Höjd (B) Djup (C)
PE-501   345 340 397
PE-501ISO   345 340 397
PE-501a   345 420 397
PE-501aISO   345 420 397







300 serien

Standardutförande
Kapslingar i 300-serien är diagonalt delade och medför att kapslingarna går att placera nära vägg eller där utrymmet är begränsat bakom kapslingen. Vid öppet läge skyddar även huven mot regn mm.

Tillval & tillbehör
Varje modell kan levereras med ett brett utbud av tillbehör. Antingen separat eller färdigmonterat i kapslingen, klart att installeras on site.

  • Fönster
  • Dränering
  • Fästplattor
  • Stolpar
  • Transmittrar
  • Manifoldrar & ventilblock
  • Genomföringar

Material : GRP (glassfibre reinforced polyester), flamskydd enl. BS476, del 7, klass 2.
Övriga detaler i rostfritt syrafast 316
Ytbehandling : Antistatisk enligt EN60079
Skyddsklass : IP66 (EN60529, NEMA 4X)
Färg : Ljusgrå
Isolering : Pylyuretan mellan GRP-väggar
Stöttålighet : Enligt ISO 179
Tätningsmaterial : Neopren
Saltvattenbeständig : Ja



  Modell Kommentar Bredd (A) Höjd (B) Djup (C)
PE-314 Kompakt, för ett instrument 380 380 310
PE-314ISO Isolerad, kompakt, för ett instrument 380 380 310
PE-315 Standard, för ett instrument 400 450 400
PE-315ISO Isolerad, standard, för ett instrument 400 450 400
PE-316 Dubbelkapsling för två instrument. 700 450 400
PE-316ISO Isolerad dubbelkapsling för två instrument 700 450 400









Instrumentlådor / transmitterlådor

ITEMS har ett brett program av instrumentlådor eller transmitterlådor och täckhuvar i glasfiberarmerad plast. Övriga delar är tillverkade i rostfritt syrafast 316. Att skydda instrumenten är nödvändigt för att möjliggöra så korrekta provtagningar som möjligt. Det skyddar dessutom utrustningen mot svåra väderförhållanden, exempelvis mot starkt solljus, regn, snö och minusgrader. Man har även ett gott skydd mot luftburna partiklar, fallande gods m.m. Att använda transmitterlådor eller instrumentlådor är ett enkelt och ekonomiskt sätt att skydda och förlänga livslängden på era viktiga instrument.

Fördelar med våra instrumentlådor

  • Instrumentens livslängd förlängs
  • Eliminerar höga underhållskostnader
  • Fri från korrosion och mycket kemikaliebeständig
  • Kan levereras med ett brett sortiment av manifoldrar och ventilblock
  • Lådor i olika storlekar för ett, två eller tre instrument.
  • Låg vikt. En glasfiberlåda 25% lättare än en motsvarande produkt i rostfritt stål.
  • Går att utrusta med värmare för frostskydd eller varmhållning
  • Möjliggör så korrekta provtagningar som möjligt

Våra instrumentlådor kommer med en mängd olika tillbehör för att du ska få ett skräddarsytt skydd för din utrustning. Välkommen att kontakta oss på info@items.se eller ring 0303-798130.

Klicka här för att komma till våra passande Ex värmare

Produktkataloger

...



JLZ (tum)

Art.nr T1 T2 T3
4-4-2 JLZ-SS 1/4 1/4 1/8
6-6-4 JLZ-SS 3/8 3/8 1/4
6-4-6 JLZ-SS 3/8 1/4 3/8
6-4-4 JLZ-SS 3/8 1/4 1/4
8-8-6 JLZ-SS 1/2 1/2 3/8

8-8-4 JLZ-SS 1/2 1/2 1/4
8-6-8 JLZ-SS 1/2 3/8 1/2
8-4-8 JLZ-SS 1/2 1/4 1/2
8-6-6 JLZ-SS 1/2 3/8 3/8
8-4-4 JLZ-SS 1/2 1/4 1/4

10-10-8 JLZ-SS 5/8 5/8 1/2
10-10-6 JLZ-SS 5/8 5/8 3/8
10-8-8 JLZ-SS 5/8 1/2 1/2
10-8-6 JLZ-SS 5/8 1/2 3/8
10-6-6 JLZ-SS 5/8 3/8 3/8

10-6-8 JLZ-SS 5/8 3/8 1/2
12-12-10 JLZ-SS 3/4 3/4 5/8
12-12-8 JLZ-SS 3/4 3/4 1/2
12-12-6 JLZ-SS 3/4 3/4 3/8
12-12-4 JLZ-SS 3/4 3/4 1/4

12-10-10 JLZ-SS 3/4 5/8 5/8
12-8-8 JLZ-SS 3/4 1/2 1/2
12-6-6 JLZ-SS 3/4 3/8 3/8
12-10-8 JLZ-SS 3/4 5/8 1/2
12-10-6 JLZ-SS 3/4 5/8 3/8

12-8-6 JLZ-SS 3/4 1/2 3/8
14-14-6 JLZ-SS 7/8 7/8 3/8
14-14-4 JLZ-SS 7/8 7/8 1/4
14-12-12 JLZ-SS 7/8 3/4 3/4
14-12-8 JLZ-SS 7/8 3/7 1/2

14-12-6 JLZ-SS 7/8 3/4 3/8
14-10-6 JLZ-SS 7/8 5/8 3/8
14-8-12 JLZ-SS 7/8 1/2 3/4
16-16-12 JLZ-SS 1 1 3/4
16-16-10 JLZ-SS 1 1 5/8

16-16-8 JLZ-SS 1 1 1/2
16-16-6 JLZ-SS 1 1 3/8
16-16-4 JLZ-SS 1 1 1/4
16-12-16 JLZ-SS 1 3/4 1
16-14-14 JLZ-SS 1 7/8 7/8

16-14-12 JLZ-SS 1 7/8 3/4
16-14-8 JLZ-SS 1 7/8 1/2
16-14-6 JLZ-SS 1 7/8 3/8
16-14-4 JLZ-SS 1 7/8 1/4
16-16-14 JLZ-SS 1 1 7/8

16-12-10 JLZ-SS 1 3/4 5/8
16-12-8 JLZ-SS 1 3/4 1/2
16-10-6 JLZ-SS 1 5/8 3/8
16-8-16 JLZ-SS 1 1/2 1
16-8-8 JLZ-SS 1 1/2 1/2

16-8-6 JLZ-SS 1 1/2 3/8
16-8-4 JLZ-SS 1 1/2 1/4
16-6-6 JLZ-SS 1 3/8 3/8

Pneumatiska ventiler

BV-700 montagesats för luftstyrda don

Montagesats i rostfritt, syrafast stål SS316. Anslutningshål för montage enligt IOS 5211, F03, F04 och F05.
I leverans ingår fästbygel, anslutingsskruvar samt spindeltapp.
Benämning Passar till

BVAC02/F03/F04-11
BVAC04/F04/F05-11
BVAC06/F07-17

Kulventil BV702 1/4"
Kulventil BV704 1/2"
Kulventil BV706 3/4"




Datablad

Luftstyrda don för Oasis kulventiler

Finns i utförande för normalt öppen eller normalt stängd.
Benämning Passar till

WM2SR Ställdon N/C eller N/O med fjäderretur
WM4SR Ställdon N/C eller N/O med fjäderretur
WM212R Ställdon N/C eller N/O med fjäderretur

Kulventil BV702 1/4"
Kulventil BV704 1/2"
Kulventil BV706 3/4"




Datablad

Lägesindikering


Benämning

IFM NN5008 Gränslägesgivare
IFM montagesats
Anslutningskontakt inkl. 5m pur kabel ENC02A







Backventiler

CV-200 serien

Backventiler i material rostfritt syrafast SS 304 med tätningsmaterial i Delrin/Nitrile. Hus i två delar som medger
enkel och snabb service med Oasis service kit. Invändig NPT anslutning .Temperaturområde -40 till 85°C. Max 410 bar.
Benämning Max tryck Anslutning

CV203-4NTSN
CV204-4NTSN
CV206-4NCAN
CV208-4NCAN

410 bar
410 bar
410 bar
410 bar

G3/8"
G1/2"
G3/4"
G1"


Datablad

CV-200 serien, service kit

Komplett service kit med kägla, fjäder O-ring. Passar alla backventiler ovan.
Benämning Passar backventil

CV203-SKTSN
CV204-SKTSN
CV206-SKCAN
CV208-SKCAN

G3/8"
G1/2"
G3/4"
G1"




Datablad

Kulventiler

BV-700 serien, gängad anslutning (BSPP)

Fullflödesventil i rostfritt, syrafast material SS-316. Tätningsmaterial i Delrin/Nitrile.
Temperaturområde -40 85°C. Ventilerna går att beställa med andra gänor och material. Kontakta oss för mer information.
Benämning Max tryck Anslutning

BV702-6B6LDDN1000
BV704-6B6LDDN1000
BV706-6B6LDDN1000



410 bar
410 bar
410 bar



G1/4"
G1/2"
G3/4"



Datablad

BV-700 serien med klämringsanslutning

Fullflödesventil i rostfritt, syrafast material SS-316. Tätningsmaterial i Delrin/Nitrile.
Temperaturområde -40 85°C.
Benämning Max tryck Anslutning

BV704-616LDDN-1000
BV704-616LDDN-1000
BV706-636ADDN-1000

410 bar
410 bar
410 bar

12 mm rörkoppling
16 mm rörkoppling
20 mm rörkoppling


Datablad

BV-700 serien med ventilationsfunktion

Fullflödesventil i rostfritt, syrafast material SS-316. Tätningsmaterial i Delrin/Nitrile.
Temperaturområde -40 85°C. Ventilerna går att beställa med andra gänor och material. Kontakta oss för mer information.
Benämning Max tryck Anslutning

BV706-4E6LDDN
BV706-4E6LDDN
BV708-4E6LDDN
BV708-4K6LDDN

410 bar
410 bar
410 bar
410 bar

NPT 3/4" Vent
NPT 3/4" port 1/4" NPT
NPT 1" Vent
NPT 1" port 1/4" NPT


Datablad

BV-700 serien med TPED godkännande

Fullflödesventil i rostfritt, syrafast material SS-316. Tätningsmaterial i Delrin/Nitrile.
Temperaturområde -40 85°C. TPED-godkänd med Pi-märkning. Levereras med certifikat.
Benämning Max tryck Anslutning


BV704-PB6LDDN-1000PI


410 bar


G1/2"



BV-700 service kit

Komplett service kit medsäten, kula, spindel och o-ringar. Passar alla kulventiler listade ovan.
Benämning

BV702-SK6SDDN
BV704-SK6SDDN
BV706-SK6SDDN






Datablad

BV-700 låsbleck

Låsbleck som monteras för låsning i öppet eller stängt läge.

Benämning Passar ventil

BV702-LH
BV704-LH
BV706-LH

BV702 1/4"
BV704 1/2"
BV706 3/4"




Datablad

BV-700 kundanpassade handtag

Kontakta oss för information gällande kundanpassade lösningar.



Datablad

SV-100 serien

Fullflödesventil för svetsmontage där enkel och snabb service är viktig.
Benämning Min tryck / max tryck Flöde Ø

SV103-406SDDN-1000
SV103-406LDDN-1000
SV104-406LDDN-1000
SV106-406LDDN-1000

34,5 bar  /   410 bar
0,5 bar    /   410 bar
34,5 bar  /   410 bar
34,5 bar  /   410 bar

9,52 mm
9,52 mm
12,7 mm
19,05 mm


Datablad


Benämning Min tryck / max tryck Flöde Ø

SV103-406SDDN-0120
SV104-406SDDN-1000
SV106-406ADDN-1000

34,5 bar  /   410 bar
34,5 bar  /   410 bar
34,5 bar  /   410 bar

9,52 mm
12,7 mm
19,05 mm


Datablad

CNG



Max.inloppstryck

Max.utloppstryck

Flöde
CV

Teknisk
spec.





20-1000 series: onboard CNG vehicle

241 bar

22,1 bar

0,5


Datablad





20-1100 series: constructed for onboard CNG in trucks and buses.

248

10,3 bar

0,8


Datablad





20-1200 series: H2 onboard vehicle

690 bar

345 bar

0,5


Datablad





44-7400 series: high flow, high pressure

Rostfri syrafast (316): 414 bar
Mässing: 310 bar

345 bar

0,8
2,0


Datablad

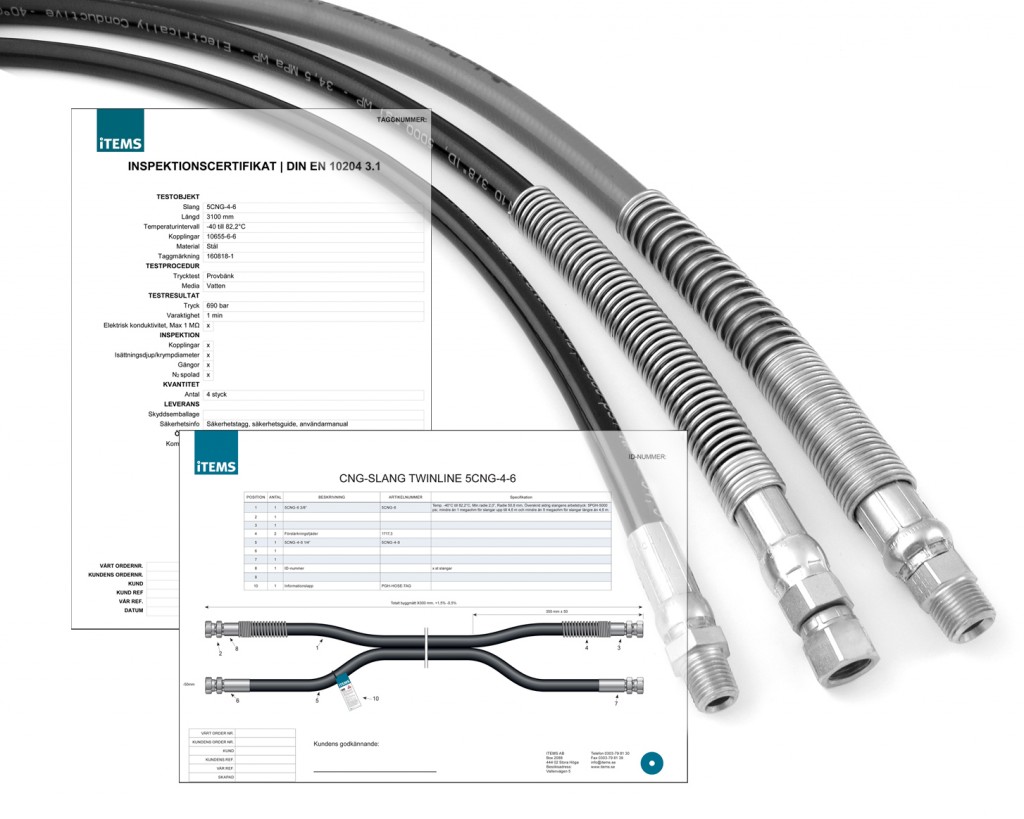

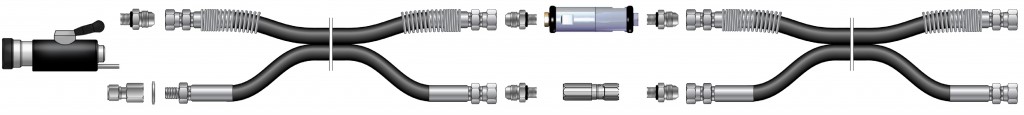

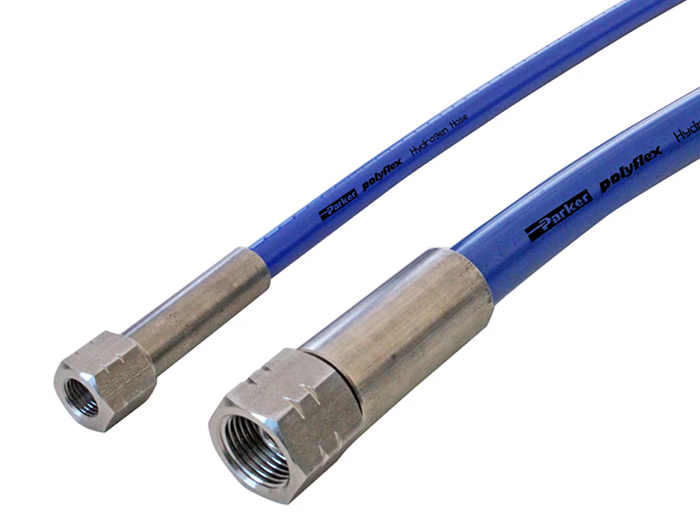

CNG-slangar

iTEMSAB har sedan några år försörjt den svenska och Scandinaviska CNG marknaden med slangar i singel eller twin-line utförande. Vi är stolta att som enda ackrediterade leverantören i Norden producera och montera Parker CNG slang. Tillverkningen sker i våra egna lokaler där vi tar fram individuella ritningar och utför tryck prov på standard eller skräddarsydda slangställ. Varje order ges ett ID nummer för enkel spårbarhet vid tex ny beställning. Leveranstiden beror på beläggning men vid akuta situationer kan vi i regel ta fram ersättningsslang på en eller ett par dagar. Vi utför även inspektion, provtryckning och kontroll av befintliga slangar. Vid leverans igår ritning och provtryckningscertifikat.

Datablad
Bruksanvisning











HC308 serien

Oasis Ultra Fast Quick Coupler för fyllning eller tömning av CNG depåer, flak eller anläggningar där tömnings/fyllningstiden är viktig.
Snabbkopplingar för CNG med en extra hög flödeskapacitets värde på Cv 23. Integrerad anslutningsanvisning för att säkerställa att kopplingen är korrekt ansluten.
Fjäder belastad tätning i hane och hona. Övrig teknisk information, se datablad.

Benämning Max tryck Anslutning
HC308-6NDDN-Male
HC308-6NDDN-Female
345 bar
345 bar
1" NPT
1" NPT

Datablad
HC308-SKDDN-Male
HC308-SKDDN-Female
HC308-TOOL

HC308-DC
HC308-18
Service kit
Service kit
Serviceverktyg

Extra skyddshuv
Skyddsplugg

Datablad

Nozzlar

Anslutningsnozzel med snabbkopplingsfunktion. Rostfritt syrafast material med mjuktätningar i Nitrile. NGV1 standard för bil eller buss tankning. Markering i grönt för indikering att Nozzel är ansluten och klar för tankning. Designade och testade enligt ANSI/CGA NGV1 standard. Enkel och smidig service med vår servicevideo eller service manual samt reservdels kit. Övrig teknisk information, se datablad.



NGV1



Benämning Anslutning Anslutningsport
NC103-P30 NGV1 9/16-18 SAE
Datablad
NC103-SKNGV1 Service kit
Servicemanual











NGV2



Benämning Anslutning Anslutningsport
NC104-200 NGV2 7/8-14 SAE
Datablad
NC103-SK200 Service kit
Servicemanual









Övergångar

För anslutning av nozzle till tankningshandtag. Material SS 316
Benämning Standard Anslutningar

NC103-35
NC103-36
NC103-37
NC104-200

NGV1
NGV1
NGV1
NGV2

3/4-16 SAE till 9/19-18 SAE
3/4-16 SAE till 9/19-18 SAE
3/4-16 SAE till 9/19-18 SAE
3/4-16 SAE till 7/8-14 SAE


Datablad

FV100 serien

Tankningshandtag med 45°, 90° eller 180° anslutning med möjlighet att montera valfri NGV1 eller NGV2 Nozzel. Hög flödeskapacitet med fullflödes kulventil 9,05mm. Handtag säljs som lösa produkter eller monterade med NGV1 alternativt NGV2 anslutning. Vi har även anslutningar/Nozzlar för NGV1 eller NGV2 som lösa produkter. Med vår instruktionsvideo och service kit byter eller renoverar man handtaget enkelt och smidigt. För flödeskurvor, material och övrig teknisk data, se Datablad.



Benämning
FV103-4-000-0 45° anslutning utan nozzle    Datablad
FV103-4-010-A 45° med NGV1 nozzle    Datablad
FV103-4-020-C 45° med NGV2 nozzle    Datablad









Benämning
FV103-9-000-0 90° anslutning utan nozzle    Datablad
FV103-9-010-A 90° med NGV1 nozzle    Datablad
FV103-9-020-C 90° med NGV2 nozzle    Datablad









Benämning
FV103-0-AA6-0 180° anslutning utan nozzle    Datablad
FV103-0-AD6-A 180° med NGV1 nozzle    Datablad
FV103-0-AC6-A 180° med NGV2 nozzle    Datablad









Ventiler

Det ställs höga krav på gasventiler i en tanksataion eller gasanläggning. De kommer användas flitigt och måste klara många öppningscykler.
Oasis ventiler är framtagna specifikt för gas och klarar att öppna och stänga upp till 140.000 ggr. Alltså fyra gånger så mycket som de flesta andra gasventiler på marknaden.

Bygger du mobila gasanläggningar så erbjuder vi PI-märkta kulventiler, vilket är ett krav enligt det Europeiska TPED direktivet. För närvarande är vi den enda leverantören i Europa som erbjuder PI-märkta kulventiler.





Explosionsäker strömbrytare

Atex godkänd, IP66



Produktbeskrivningar

Produkt kod Beskrivning Nedladdning
CZ0240/51 Explosionssäker strömbrytare  Datasheet

Lysrörsarmaturer Zon 2

Led lysrör med dubbla kopplingsplintar

Produktbeskrivningar

Produkt kod Beskrivning Nedladdning
CZ0876 Zon2, lysrörsarmatur, LED 2x36W, 2st kopplingsplintar  Datasheet


Zon 1 LED 60W

Stark LED belysning, 280mm diameter.

Produktbeskrivningar

Produkt kod Beskrivning Nedladdning
CZ0874/1B-LED60W Zon 1 LED60W, ø280mm  Datasheet

Zon 1 lysrörsarmatur

2x36W med dubbla kopplingsplintar.

Produktbeskrivningar

Produkt kod Beskrivning Nedladdning
CZ0866 Zon 1 lysrörsarmatur,2x36W, 2st kopplingsplintar  Datasheet

Ex belysning

I vårt sortiment har vi nu explosionssäker Ex belysning: Armaturer med eller utan LED teknik. Vi har också LED belysning för att lysa upp gården/fasaden.

Produktbeskrivningar

Produkt kod Beskrivning Nedladdning
CZ0866 Zon 1 lysrörsarmatur,2x36W, 2st kopplingsplintar  Datasheet
CZ0876 Zon2, lysrörsarmatur, LED 2x36W, 2st kopplingsplintar  Datasheet
CZ0874/1B-LED60W Zon 1 LED60W, ø280mm  Datasheet
CZ0240/51 Explosionssäker strömbrytare  Datasheet

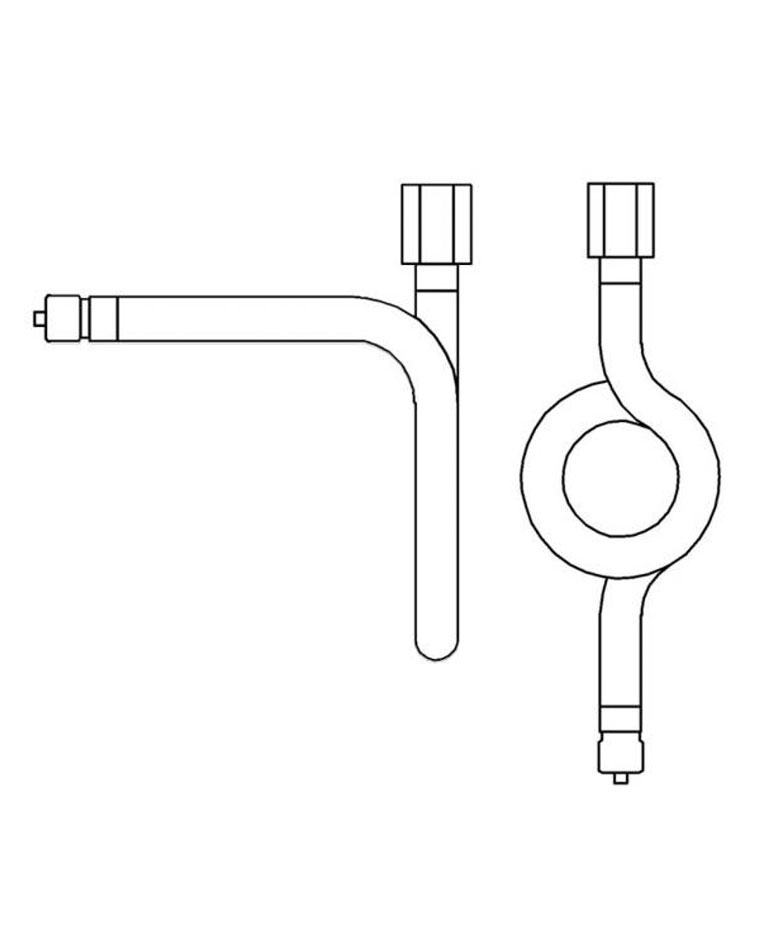

Accessories for Pressure Gauges and Thermometers

Our accessory comprises shut-off valves, gauge holder brackets, siphons, valves for the protection of pressure gauges, sealings and many more.

Produktkataloger

Dämpare / Övertrycksskydd

With push button

push button valve
bushing and bushing
  Details

With piston

overrange protection piston valve, adjustable
version 1, clamping sleeve and connection
Datasheet Details
overrange protection piston valve, adjustable
version 2, bushing and connection
Datasheet Details

Hållare konsoller

Flamskyddsadapter

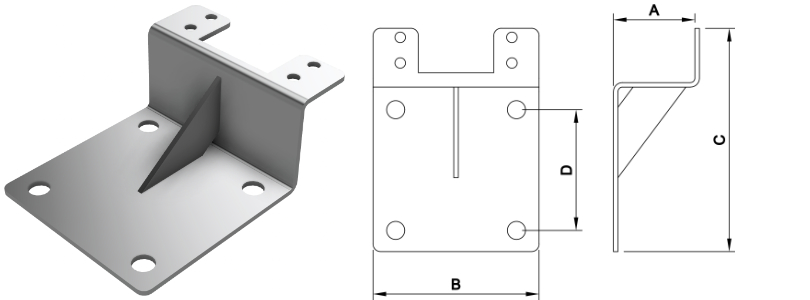

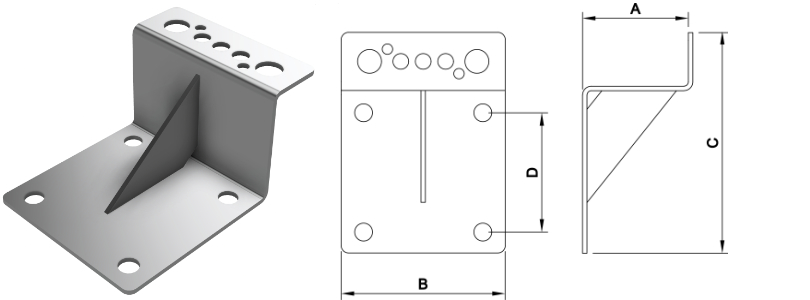

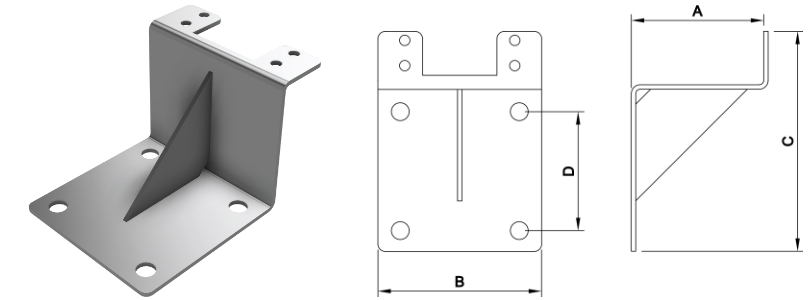

gauge holder bracket
DIN 16281
distance 60, 100 or 160 mm (2.36'', 4'' or 6'')Flame arrester Adapt-FS variant 1
with ATEX-approval
  Detail
fitting
DIN 16281
bushing - connection
  Details

Manometerventiler

Pressure gauge valves according to DIN and similar to DIN (M 20 x 1.5)

DIN 16270
form A, clamping sleeve and connection
form B, union nut and connection
Datasheet Detail
DIN 16271
form A, clamping sleeve and connection, test connection
form B, union nut and connection, test connection
Datasheet Detail
DIN 16272
form A, clamping sleeve and connection, test connection
form B, union nut and connection, test connection
  Detail

Adaptrar / Kopplingar / Packningar

Connection pieces for welding to siphons with welding end

DIN 16282 and similar (M 20 x 1.5)
connection with left-hand thread
  Detail
similar to DIN 16282 (G ½ B and M 20 x 1.5)
connection with right-hand thread
  Details

Fittings

bushing - bushing with web   Details
clamping sleeve   Details

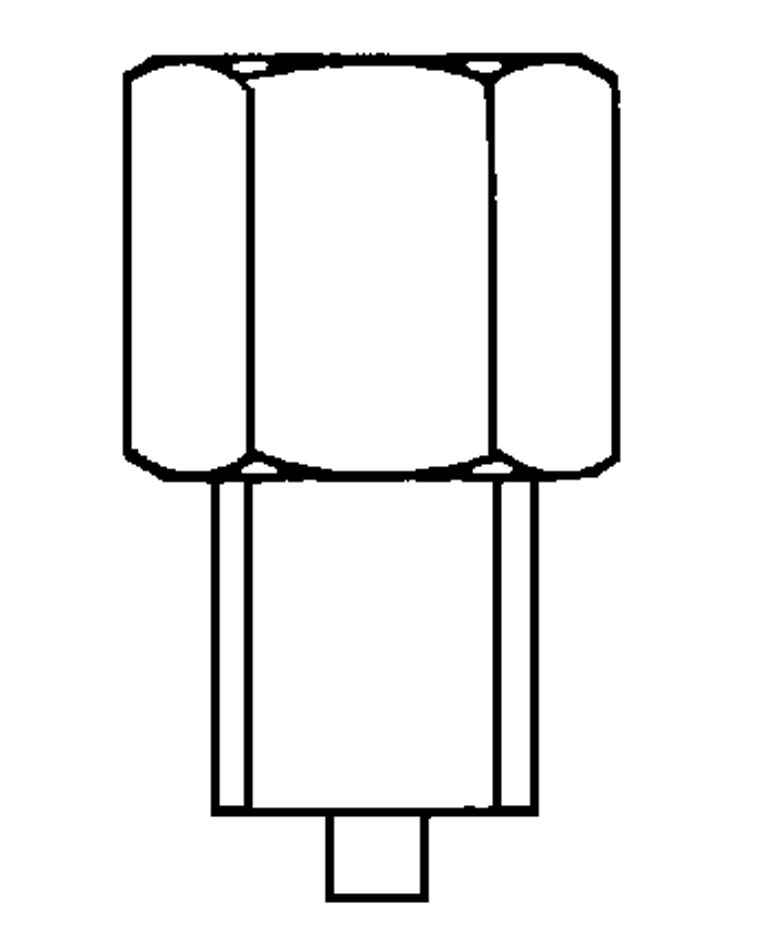

bushing - connection   Details
cutting ring fitting   Details
union nut with welded nipple   Details
  connection - connection   Details

Sealings

flat sealing
for cylindrical threads according to EN 837-1 and 837-3
  Details
form sealing
profile packing
for cylindrical threads according to EN 837-1 and 837-3
  Details

Volume reducers

Flamskyddsadapter

Flame arrester Adapt-FS variant 1
with ATEX-approval
Datasheet Detail

Accessory according to DIN 43 772 for thermowells

HR

neck tubes
Details DS 8.8301

Datasheet Detail

S2

welding pieces

Datasheet Detail

AV 1

connection screw fittings

Datasheet Detail

AV 2

connection screw fittings

Datasheet Detail

S1

welding pieces

Datasheet Detail

Kondensatfälla

DIN 16282 form B and D
welding end and clamping sleeve
similar to DIN 16282 (M 20 x 1.5)
formerly BM and DM
welding end and clamping sleeve
  Detail
similar DIN 16282 (20 x 1.5)
formerly AG, CG, AM, CM
connection and clamping sleeve
  Detail
standard
2 x male thread directly cut at the tube
  Detail

Skyddsficka för termoelement

Thermowells DIN 43 772

SF4

form 4

Datasheet Detail

SF4.1

similar to form 4 (with male thread)

Datasheet Detail

SF4F

form 4F

Datasheet Detail

SF4.1F

similar to form 4F (with male thread)

Datasheet Detail

SF5

form 5

Datasheet Detail

SF6, SF7

form 6, 7

Datasheet Detail

SF8

form 8

Datasheet Detail

SF9

form 9

Datasheet Detail

Special thermowells

SK1

for plain stems

Datasheet Detail

SK2

for plain stems

Datasheet Detail

SK3.B

for plain bimetal stems

Datasheet Detail

SK4.B

for plain bimetal stems

Datasheet Detail

Special thermowells food / bio / pharmaceutical industry

SL 3, SL 1, SL 11, SL 12, SL 6

DIN 11851 conical coupling / groove nut
Clamp ISO 2852
Clamp DIN 32 676
Tri-Clamp
Varivent® for Varinline®-case

Datasheet Detail

Special stems for gas-actuated thermometers

Stems without bent tube - neck tube between thermometers with rigid mount to stem

A 3.2, A 4.2, A 4.3

union nut
male thread, turnable
male thread, rigid

Datasheet Detail

Stem without bent tube - capillary line between thermometer and vessel

A 2, A 7, A 7.1

union nut, lateral retaining screw
double male adapter, lateral retaining screw
clamp-connection at capillary line

Datasheet Detail

For food / bio / pharmaceutical industry

A 20.3, A 20.1, A 20.11, A 20.12, A 20.6

DIN 11851 conical coupling / groove nut
Clamp ISO 2852
Clamp DIN 32 676
Tri Clamp
Varivent® for Varinline®-case

Datasheet Detail

Contact stem

A 1.1 and A 1.2

contact stem

Datasheet Detail

Thermometers with electrical additional accessory

Gas-actuated thermometers

TSCh / TSChOe

bayonet ring case stainless steel
without or with case filling
rigid mount to stem
nominal size: 100 (4"), 160 (6")

Datasheet Detail

TGelCh

bayonet ring case stainless steel
without case filling
every angle
case turnable and adjustable
nominal size: 100 (4"), 160 (6")

Datasheet Detail

TFCh / TFChOe

bayonet ring case stainless steel
without or with case filling
capillary line to stem
nominal size: 100 (4"), 160 (6")

Datasheet Detail


TBiGelChg / TBiGelChgG

crimped-on ring case stainless steel

without or with case filling
nominal size: 5"

Datasheet Detail

TFQS

square case
front narrow rim black
without case filling
nominal size: 96 (3.78 x 3.78''), 144 (5.67 x 5.67'')

Datasheet Detail

TRCh

ambient temperature thermometers
without case filling
nominal size: 100 (4"), 160 (6")

Datasheet Detail

Machine glass thermometers

TMa, VA2, HA2, SA2

machine glass thermometers
dimension: 110x30
Datasheet Detail

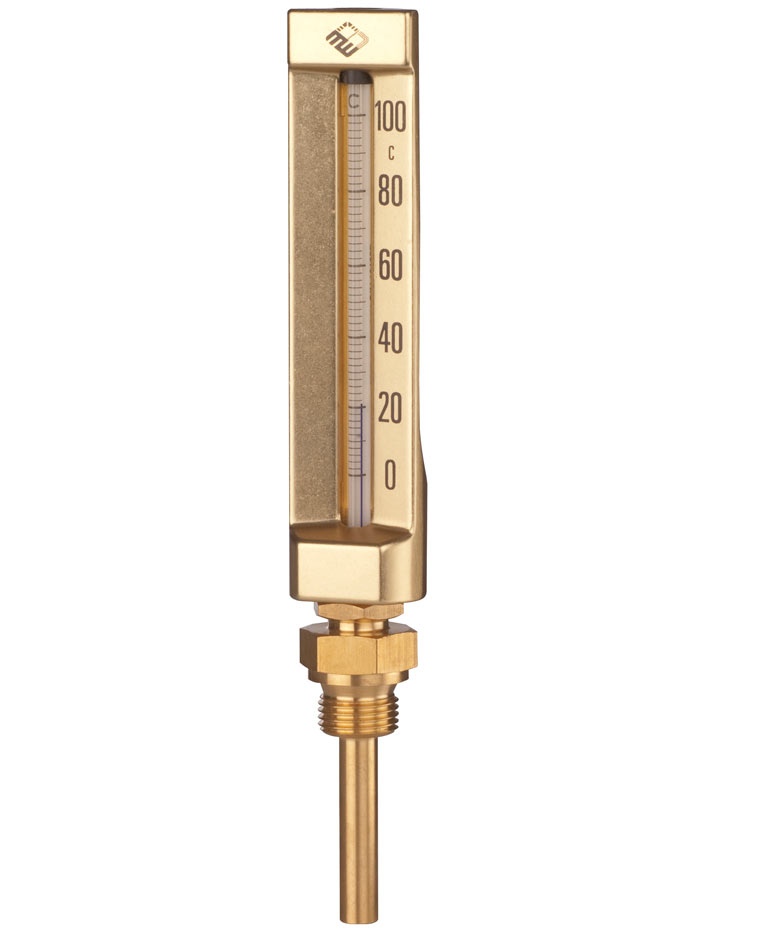

TMa, VB2, HB2, SB2

machine glass thermometers
dimension: 150x36

Datasheet Detail

TMa, VC2, HC2, SC2

machine glass thermometers
dimension: 200x36

Datasheet Detail

TMa, VC3, HC3, SC3

machine glass thermometers
dimension: 200x36

Datasheet Detail

TMa, VC4, HC4, SC4

machine glass thermometers
dimension: 200x36

Datasheet Detail

Special gas-actuated thermometers

TFQS

square case
front narrow rim black
without case filling
nominal size: 96 (3.78 x 3.78''), 144 (5.67 x 5.67'')

Datasheet Detail

TAS

diesel exhaust thermometers
crimped-on ring case stainless steel
with case filling
rigid mount to stem
nominal size: 63 (2½"), 80 (3"), 100 (4")

Datasheet Detail

TAF

diesel exhaust thermometer
crimped-on ring case stainless steel
with case filling
capillary line to stem
nominal size: 63 (2½"), 80 (3"), 100 (4")

Datasheet Detail

TRCh

ambient temperature thermometers
without case filling
nominal size: 100 (4"), 160 (6")

Datasheet Detail

Gaspåverkade termometrar

Rigid mount to stem

TSChg / TSChgG

crimped-on ring case stainless steel
without or with case filling
nominal size: 63 (2½"), 80 (3"), 100 (4"), 160 (6")

Datasheet Detail

TSCh / TSChG

bayonet ring case stainless steel
without or with case filling
nominal size: 63 (2½"), 100 (4"), 160 (6"), 250 (10")

Datasheet Detail

Every angle, case turnable and adjustable

TGelChg / TGelChgG

crimped-on ring case stainless steel
without or with case filling
nominal size: 63 (2½"), 80 (3"), 100 (4"), 160 (6")

Datasheet Detail

TGelCh / TGelChG

bayonet ring case stainless steel
without or with case filling
nominal size: 63 (2½"), 100 (4"), 160 (6")

Datasheet Detail

Gaspåverkade termometrar med kapillärrör

TFChg / TFChgG

crimped-on ring case stainless steel
without or with case filling
nominal size: 63 (2½"), 80 (3"), 100 (4"), 160 (6")

Datasheet Detail

TFCh / TFChG

bayonet ring case stainless steel
without or with case filling
nominal size: 63 (2½"), 100 (4"), 160 (6"), 250 (10")

Datasheet Detail

Bimetalstermometrar

Rigid mount to stem

TBiSChg / TBiSChgG

crimped-on ring case stainless steel
without or with case filling
nominal size: 63 (2½"), 80 (3"), 100 (4"), 125 (5"), 160 (6")

Datasheet Detail

TBiSCh

bayonet ring case stainless steel
without case filling
nominal size: 63 (2½"), 100 (4"), 160 (6")

Datasheet Detail

Every angle, case turnable and adjustable

TBiGelChg / TBiGelChgG

crimped-on ring case stainless steel
without or with case filling
nominal size: 63 (2½"), 80 (3"), 100 (4"), 125 (5"), 160 (6")

Datasheet Detail

TBiGelChg / TBiGelChgG

crimped-on ring case stainless steel
without or with case filling
nominal size: 5"

Datasheet Detail

TBiGelCh

bayonet ring case stainless steel
without case filling
nominal size: 63 (2½"), 100 (4"), 160 (6")

Datasheet Detail

Termometrar

Behöver du mäta temperatur med lokal visning väljer du en termometer. Du hittar rostfria termometrar i ett robust utförande, anpassade för industrin. Här är några exempel på våra termometrar:

  • Termometer med justerbart hus för att lätt lättare kunna läsa av temperaturen.
  • Termometer med kapillärrör för flexibel placering.
  • Termometer för panelmontage, med kapillärrör och montagefläns.
  • Skyddsficka för termometer (thermowell) med fläns eller gänga.

Produktkataloger

Digital displays

DAS

digital display and switching module for pressure transmitters
mounted ex works and aligned

Datasheet Detail

DASA

attachable subsequently

Datasheet Detail

DPM...

digital display for switch panel mounting
98x48 (3.78 x 1.89'')

Datasheet Detail

Pressure transmitter, digital output signal

Digital precision transmitter

DIGPTMv

piezoresistive measuring cell, welded
measuring cell placed inside

Datasheet Detail

UHP-transmitter

DIGDTMvUHP

hermetically welded
dry thin film measuring cell
2 freely programmable switching outputs

Datasheet Detail

Digital precision transmitter, special

DIGPTMvSF6

piezoresistive measuring cell, welded
measuring cell placed inside
SF6-gas density transmitter

Datasheet Detail

Pressure transmitters with ATEX-approval

Accuracy better than ± 0.2%

PTMEx

piezoresistive sensor
diaphragm placed inside
standard case

Datasheet Detail

PTMExFG

piezoresistive sensor
diaphragm placed inside
field housing

Datasheet Detail

PTMExFB

piezoresistive sensor
diaphragm flush welded
standard case

Datasheet Detail

PTMExFBFG

piezoresistive sensor
diaphragm flush welded
field housing

Datasheet Detail

Special

DMU

bourdon tube pressure gauges
bayonet ring case stainless steel RSCh, RSChOe
safety category S3 according to EN 837-1
with integrated pressure transmitter
nominal size: 100 (4''), 160 (6'')

Datasheet Detail

RCh / RChG

bourdon tube pressure gauges
bayonet ring case stainless steel
with e-Gauge
output signal 4-20 mA
2 switching outputs NPN
without or with case filling
nominal size: 100 (4'')

Datasheet Detail

Pressure transmitters, analogue output signal

Accuracy better than ± 1%

CTMd

ceramic measuring cell and
wire resistance strain gauge

Datasheet Details

Accuracy better than ± 0.5%

Standard installation length

DTM

thin film sensor

Datasheet Detail

PTM

piezoresistive sensor

Datasheet Detail

PTMv

piezoresistive sensor, welded

Datasheet Detail
Compact installation length

DTMk

thin film sensor



Datasheet Detail

PTMk

piezoresistive sensor



Datasheet Detail
Flush welded membrane

DTMFB

thin film sensor

Datasheet Detail

Accuracy better than ± 0.2%



CTMc

capacitive ceramic cell

Datasheet Detail

Gränslägesbrytare

Flange type and cellular type

S
low-action contact
Datasheet Details
M
magnetic contact
Datasheet Details
I
inductive contact
Datasheet Details
E
electronic contact
Datasheet Details
P
pneumatic contact
Datasheet Details
R
reed contact
Datasheet Details
MS
micro switch
Datasheet Details

Accessory

Spolring

Flushing rings



Datasheet Details

Kylelement

Cooling elements

Datasheet Details

Cooling elements

Datasheet Details

Cooling elements

Datasheet Details


Capillary line

Datasheet Details

Process connection pieces

Thread connection pieces
Conical couplings / welding males
Clamp connection pieces
Clamps
Sealings

  Details

recommendation-for-bourdon-tube-pressure-gauges

Hygienisktryckförmedlare svetsat till Bourdonrörsmanometer

RCh 63-3vDW / RChG 63-3vDW

without or with case filling
nominal size: 63 (2½")



Datasheet Details

RCh ...-3vDW / RChG ...-3vDW

without or with case filling
nominal size: 100 (4"), 160 (6")



Datasheet Details

Cellular type chemical seals

Plastmembransförmedlare MDM 7190

MDM 7190

female thread

PN 10



Datasheet Details

Tryckförmedlare för Pappersindustrin

MDM 7590
pulp connection DN 48
PN 40
Datasheet Details

Kompakt mini tryckförmedlare för aggressiv media

MDM 7910v
MDM 7980v

male thread G½ B
male thread ½'' NPT
7910v...   PN 60
7980v...   PN 600

Datasheet Details

Kompakt tryckförmedlare för högtrycksapplikationer

MDM 7952
MDM 7952.1

high pressure female thread
female thread NPT
PN 1000

Datasheet Details

Rörtryckförmedlare för Ermeto

RDM 7680

cutting ring fitting
L 12 or L 28
PN 250

Datasheet Details

Kapslad tryckförmedlare

TDM 7710

union nut
PN 600

Datasheet Details

In-line seals

Flange type and cellular type

RDM 7690.1

flange type according to DIN EN
PN 10 to 40



Datasheet Details

RDM 7695.1

flange type according to ASME
Class 150 to 300

Datasheet Details

RDM 7690

cellular type according to DIN EN
PN 10 to 400

Datasheet Details

RDM 7695

cellular type according to ASME
Class 150 to 2500

Datasheet Details

In-line seals for food / bio / pharmaceutical industry

For flat sealings and form sealings

RDM 763..

DIN 11851
APV RJT
ISO 2853 (IDF)
SMS
Clamp ISO 2852
            DIN 32676
Tri-Clamp
PN 10 to 40



Datasheet Details

For O-ring sealings

RDM 763..

DIN 11864-1
DIN 11864-2
DIN 11864-3
Neumo Bioconnect®
PN 10 to 40

Datasheet Details

Cellular type chemical seals

MDM 7550

DIN EN
PN 16 to 400



Datasheet Details

MDM 7560

ASME
Class 150 to 2500

Datasheet Details

MDM 7555

DIN EN with extension
PN 16 to 100
Details DS 7505

Datasheet Details

MDM 7565

ASME with extension
Class 150 to 300

Datasheet Details

Flange type chemical seals

MDM 7510

DIN EN flanges
PN 10 to 400



Datasheet Details

MDM 7520

ASME flanges
Class 150 to 2500

Datasheet Details

MDM 7511

DIN EN small flange
PN 10 to 40

Datasheet Details

MDM 7521

ASME small flange
Class 150 to 300

Datasheet Details

MDM 7515

DIN EN flange with extension
PN 10 to 40

Datasheet Details

MDM 7525

ASME flange with extension
class 100 to 300

Datasheet Details

Mini seals

With thread connection

MDM 7410

male thread
thread cylindrical
PN 600

Datasheet Details

MDM 7420

male thread
thread conical
PN 600



Datasheet Details

MDM 7450

union nut
thread cylindrical
PN 40 to 600

Datasheet Details

Diaphragm seals for food / bio / pharmaceutical industry

Membranförmedlare 73xx

For flat sealing and form sealing

MDM 73..vd8

DIN 11851
APV RJT
ISO 2853 (IDF)
SMS
DS 722
DRD
Clamp ISO 2852
            DIN 32676
Tri-Clamp
PN 10 to 40

Datasheet Details

For O-ring sealings

MDM 73..vd8
MDM 73..

SÜDMO (W 500 D)
APV In-line
NEUMO BioControl®
Varivent® for Variline®-case
Clamp DIN 32 676 series C
PN 16 to 60

Datasheet Details

MDM 73..vd8
MDM 73..

DIN 11 864-1
DIN 11 864-2
DIN 11 864-3
PN 16 to 40

Datasheet Details

MDM 73..vd8
MDM 73..

NEUMO BioConnect®
PN 10 to 16

Datasheet Details

For homogenizers

MDM 7390

PN 600

Datasheet Details

Diaphragm seals

Membranförmedlare 72xx



3-part

MDM 7210vd8

male thread
or flange
PN 40

Datasheet Details

MDM 7211

male thread
or flange
PN 250

Datasheet Details

2-part

MDM 7280

female thread
PN 600

Datasheet Detail

Trycktransmittrar och elektriska tillbehör

Här hittar du trycktransmittrar för de flesta applikationer. Vanlig anslutning är ½ BSP men du kan också använda dem tillsammans med våra tryckförmedlare. Några exempel på våra tryckmätare är:

  • Trycktransmitter med hög noggrannhet, 0,08%.
  • Tryckmätare för SF6-gas i ställverk.
  • Helsvetsad transmitter när du har krav på högsta möjliga täthet.

Under den här rubriken hittar du också våra olika typer av gränslägesbrytare till våra manometrar. De finns i olika varianter, bland annat induktiva gränsläge, magnetiska gränsläge och gränslägen med slutande kontakt.



Produktkataloger

Tryckförmedlare

En tryckförmedlare används för att skydda din tryckmätare. Det kan också vara för att skydda ditt medium eller för personsäkerhet. Den vanligaste typen har ett membran monterat på en fläns eller gänga. Men vi har också rörtryckförmedlare för montage direkt i rörledning eller tryckförmedlare av instickstyp. Flera av typerna går att få med kapillärrör. Rådgör gärna med oss innan du väljer din lösning.

Eftersom tryckförmedlaren ska skydda din manometer eller transmitter finns membran och medieberörda delar i många olika material. Tantal, Hastelloy eller titan är några exempel. Du kan också få en skyddsfolie på membranet i PTFE, silver eller gummi.

Ett annat ord för tryckförmedlare är chemical seal.

Produktkataloger

Nålventiler





V-serien

De här är vår mest använda nålventil. Vanligen med integrerade klämringskopplingar. Du kan använda den rostfria ventilen för tryck upp till 345 bar. För naturgas och biogas rekommenderar vi packningsmaterial i Buna-N.


Katalog





U-serien

Parkers U-serie kan användas vid tryck upp till 414 bar och temperaturer upp till 649 grader. Den finns i 6 mm till 25 mm klämringskoppling alternativt 1/8" till 1" NPT. Ventilen går att få i rakt eller 90 graders vinklat utförande.


Katalog

VQ-serien

Parker VQ serien är nålventiler för lägre tryck och temperaturer. Finns med manuell snabbavstängning och pneumatisk avstängning . Den manuella versionen med toggle handtag för snabba åtgärder vid tryck upp till 300 psi (21 bar).Den pneumatisk versionen finns som normalt stängda eller  normalt öppen för tryck upp till 41bar


Katalog

SN6-serien

Den här kompakta nålventilen kan du använda för avstängning eller grov reglering av flöde. Ventilen finns i rakt och vinklat utförande och passar både till vätska och gas.


Katalog


PV-serien

Parker Rising  Plug ventil och manometer ventil PVG finns med  olika säten och packnings material. Den övre ventilkroppen är gängade i den nedre ventilkroppen och fastlåst med skruv (screwed bonnet design). PV och PVG  ventilerna är full flödesventiler och finns med två  olika orifice .  Ventiler är konstruerade med icke roterande kägla vilket ökar livslängden på ventilerna.


Katalog

HV-serien

Det här är Parkers robusta handventiler för höga tryck och temperaturer. De finns i flera olika utföranden, bland annat som manometerventil och rising plug valve. Vanligaste anslutningen är NPT men flera varianter finns med A-lok klämringskoppling. Det är en vanlig ventil inom processindustrin och värmeverk.


Katalog

Manometrar

Manometer med bourdonrör

Det vanligaste sättet att mäta tryck eller vakuum är med en manometer. Du ser trycket direkt där den sitter. Du kan välja mellan flera typer av manometrar. Den klassiska manometern är med bourdonrör. Den använder du från vakuum till tryck upp till 4000 bar. Noggrannheten varierar med storleken på manometern. Enligt standarden EN 837-1 är noggrannheten för en:

50 mm manometer 2,5%
63 mm manometer 1,6%
100 mm manometer 1%

Testmanometrar

När du har högre krav på precision kan du använda en testmanometer. Den typiska noggrannheten är 0,6% men du kan få några modeller ända ned till 0,25%.

Horisontellt membran

Det finns media som orsakar problem för en manometer med bourdonrör. Det kan bero på hög viskositet, polymeriserande medier mm. Då kan det vara lämpligt med en membran-manometer. Membranet sitter mellan två flänsar och skiljer mediet från mätaren. Medieberörda delar går att få i 316, tantal eller andra material med hög kemisk resistans.

Våra membranmanometrar behåller full noggrannhet upp till 90 % av maximalt mätområde. Och de lägre tryckområdena är skyddade mot övertryck upp till fem gånger maxtryck, dock max 40 bar.

Vertikalt membran

Om du behöver mäta trycket i klorida miljöer väljer du en manometer med vertikalt membran. De finns i specialvarianter för klor. Du använder dem för tryckmätning - från vakuum upp till 40 bar.

Dubbel- och differenstryck

Vi har manometrar med dubbla bourdonrör. Då kan du mäta två olika tryck, till exempel differenstryck. De finns med en eller två visare och kan du kan få dem med elektrisk kontakt.

Lågtrycksmanometrar

För att mäta låga tryck väljer du en lågtrycksmanometer. Ett vanligt mätområde är 0-100 mbar. Vi har olika varianter i storlekar från 50 mm till 100 mm med en noggrannhet av 1,6%.

Produktkataloger

Manometer med bourdonrör

Standard pressure gauges

KPChE

stainless steel, snap-in window
without case filling
nominal size: 63 (2½")

Datasheet Details

KPChg

crimped-on ring case stainless steel
without case filling
nominal size: 50 (2")

Datasheet Details

KPChg / KPChgG

crimped-on ring case stainless steel
without or with case filling
nominal size: 63 (2½")

Datasheet Details

KPChg / KPChgG

crimped-on ring case stainless steel
without or with case filling
nominal size: 80 (3")

Datasheet Details

KPChg / KPChgG

crimped-on ring case stainless steel
without or with case filling
nominal size: 100 (4"), 160 (6")

Datasheet Details

KPCh / KPChG

bayonet ring case stainless steel
without or with case filling
nominal size: 63 (2½")
Details DS 6211

Datasheet Details

KPCh / KPChG

bayonet ring case stainless steel
without or with case filling
nominal size: 100 (4"), 160 (6"), 250 (10")

Datasheet Details

Special pressure gauges

KPQS

square case
front narrow rim black
without case filling
nominal size: 96 (3.78 x 3.78''), 144 (5.67 x 5.67'')

Datasheet Details

KPPG

plastic screw ring case black
blow-out back
US-Standard Process Gauge
without case filling
nominal size: 4½"

  Details

Capsule gauges for low pressure with electrical additional accessory

KPCh / KPChG

bayonet ring case stainless steel
with eGauge®
2 switching outputs
output signal 4-20 mA
without or with case filling
nominal size: 100 (4")
Details DS 6201.93

Datasheet Details



Dubbel- och differenstryck

Duplex pressure gauges with bourdon tube

DR

bezel ring case black
without case filling

nominal size: 100 (4"), 160 (6")

Datasheet Details

DRCh / DRChG

bayonet ring case stainless steel
without or with case filling
nominal size: 100 (4"), 160 (6")

Datasheet Details

Special duplex pressure gauges with bourdon tube

DRg 60-1Fz / DRChg 80-1Fz / DRChg 100-1Fz

combi gauges for rail cars
rail car pressure gauges
according to DIN 38030:2009-02
without case filling
nominal size: 60 (2.36"), 80 (3"), 100 (4")

Datasheet Details

DRChg 125-1Fz

combi gauges for rail cars
rail car pressure gauges
without case filling
nominal size: 125 (5")

Datasheet Details

Differential pressure gauges with bourdon tube

Indication of two pressures plus the differential pressure

DiR

bezel ring case black
without case filling
nominal size: 100 (4"), 160 (6")

Datasheet Details

DiRCh / DiRChG

bayonet ring case stainless steel
without or with case filling
nominal size: 100 (4"), 160 (6")

Datasheet Details

Indication of the differential pressure

DiRZCh / DiRZChG

bayonet ring case stainless steel
without or with case filling
nominal size: 100 (4"), 160 (6")

Datasheet Details

Differential pressure gauges with bourdon tube, with electrical additional accessory

DiRZCh / DiRZChOe

bayonet ring case stainless steel
with limit switch contact assembly
without or with case filling oil
nominal size: 160 (6")

Datasheet Details

Differential pressure gauges with vertical diaphragm

DiPsPH

with cover plate polycarbonate
without case filling
nominal size: 100 (4'')

Datasheet Details

Differential pressure gauges with vertical diaphragm, with electrical additional accessory

DiPsPH

with cover plate polycarbonate
with integrated micro switch
without case filling
nominal size: 100 (4")

Datasheet Details

Differential pressure gauges with diaphragm

DiP1Ch / DiP1ChG

bayonet ring case stainless steel
without or with case filling
nominal size: 100 (4"), 160 (6")

Datasheet Details

DiP2Ch / DiP2ChG

bayonet ring case stainless steel
without or with case filling
nominal size: 100 (4"), 160 (6")

Datasheet Details

DiP3Ch / DiP3ChG

bayonet ring case stainless steel
without or with case filling
nominal size: 100 (4"), 160 (6")

Datasheet Details

DiP2SCh / DiP2SChG

bayonet ring case stainless steel
safety category S3 according to EN 837-1
without or with case filling
nominal size: 100 (4"), 160 (6")

Datasheet Details

Differential pressure gauges with diaphragm, with electrical additional accessory

DiP1Ch / DiP1ChOe

bayonet ring case stainless steel
without or with case filling oil
nominal size: 100 (4"), 160 (6")

Datasheet Details

DiP2Ch / DiP2ChOe

bayonet ring case stainless steel
without or with case filling oil
nominal size: 100 (4"), 160 (6")

Datasheet Details

DiP2SCh / DiP2SChOe

bayonet ring case stainless steel
safety category S3 according to EN 837-1
without or with case filling oil
nominal size: 100 (4"), 160 (6")

Datasheet Details

Differential pressure gauges with diaphragm capsule

DiKPCh

bayonet ring case stainless steel
without case filling
nominal size: 100 (4"), 160 (6")

Datasheet Details





Vertikalt membran

PsP 60

bezel ring case black
without case filling
nominal size: 60 (2.36")

Datasheet Details

Diaphragm pressure gauges for chlorine metering services

PsP 60-2

bezel ring case black
chlorine pressure gauge
without case filling
nominal size: 60 (2.36")

Datasheet Details

PsPK 63-2

plastic screw ring case black
chlorine pressure gauge
without case filling
nominal size: 63 (2½")

Datasheet Details

Diaphragm pressure gauges for fire pumps according to DIN 14 421

PsP 80

bezel ring case stainless steel, polished
without case filling
fire service pressure gauges
nominal size: 80 (3")

Datasheet Details

PsPChg 80-1 / PsPChgG 80-1

crimped-on ring case stainless steel
fire service pressure gauge
without or with case filling
nominal size: 80 (3")

Datasheet Details

Pressure gauges for semiconductor industry

PsP 50-3 FT

stainless steel, snap-in window
Flow-Through pressure gauge
without case filling
nominal size: 50 (2")

Datasheet Details



Horisontellt membran

PCh / PChG

bayonet ring case stainless steel
without or with case filling
nominal size: 100 (4"), 160 (6")

Datasheet Details

PCh 100-3 DG

bayonet ring case stainless steel
without case filling
dry measuring cell DG (Dry Genic)
nominal size: 100 (4")

Datasheet Details

PSCh / PSChG

bayonet ring case stainless steel
safety category S3 similar to EN 837-1
without or with case filling
nominal size: 100 (4"), 160 (6")

Datasheet Details

APCh / APSChG

bayonet ring case stainless steel
absolute pressure gauge
without or with case filling
nominal size: 100 (4"), 160 (6")

Datasheet Details

PCh / PChOe

bayonet ring case stainless steel
with limit switch contact assembly
without or with case filling oil
nominal size: 100 (4"), 160 (6")

Datasheet Details

PSCh / PSChOe

bayonet ring case stainless steel
safety category S3 similar to EN 837-1
with limit switch contact assembly
without or with case filling oil
nominal size: 100 (4"), 160 (6")

Datasheet Details



Testmanometrar

RFB / RFBG

bayonet ring case steel black
without or with case filling
accuracy class 0.6
nominal size: 160 (6"), 250 (10")

Datasheet Details

RFCh / RFChG

bayonet ring case stainless steel
without or with case filling
accuracy class 0.6
nominal size: 100 (4"), 160 (6"), 250 (10")

Datasheet Details

RFSCh / RFSChG

bayonet ring case stainless steel
without or with case filling
safety category S3 according to EN 837-1
accuracy class 0.6
nominal size: 160 (6")

Datasheet Details

RFB

bayonet ring case steel black
without case filling
accuracy class 0.25
nominal size: 250 (10")

Datasheet Details

RFCh

bayonet ring case stainless steel
without case filling
accuracy class 0.25
nominal size:
160 (6''), 250 (10")

Datasheet Details

RFPB

bayonet ring case steel black
without case filling
test gauge in portable case
accuracy class 0.6
nominal size: 160 (6")

Datasheet Details

RFPCh

bayonet ring case stainless steel
without case filling
test gauge with portable case
accuracy class 0.6
nominal size: 160 (6")

Datasheet Details



Manometer med bourdonrör

RChg / RChgG

crimped-on ring case stainless steel
without or with case filling
nominal size: 50 (2")

Datasheet Details

RChg / RChgG

crimped-on ring case stainless steel
without or with case filling
nominal size: 63 (2½")

Datasheet Details

RChg / RChgG

crimped-on ring case stainless steel
without or with case filling
nominal size: 80 (3")

Datasheet Details

RChg / RChgG

crimped-on ring case stainless steel
without or with case filling
nominal size: 100 (4"), 125 (5"), 160 (6")

Datasheet Details

RCh / RChG

bayonet ring case stainless steel
without or with case filling
nominal size: 40 (1½")

Datasheet Details

RCh / RChG

bayonet ring case stainless steel
without or with case filling
nominal size: 63 (2½")

Datasheet Details

RCh / RChG

bayonet ring case stainless steel
without or with case filling
nominal size: 100 (4"), 160 (6"), 250 (10")

Datasheet Details

RSCh / RSChG

bayonet ring case stainless steel
safety category S3 according to EN 837-1
without or with case filling
nominal size: 63 (2½")

Datasheet Details

RSCh / RSChG

bayonet ring case stainless steel
safety category S3 according to EN 837-1
without or with case filling
nominal size: 100 (4"), 160 (6")

Datasheet Details

RSChg / RSChgG

crimped-on ring case stainless steel
safety category S3 according to EN 837-1
without or with case filling
nominal size: 160 (6")

Datasheet Details



Diameter 100mm

RChg / RChgG

crimped-on ring case stainless steel
without or with case filling
nominal size: 100 (4"), 125 (5"), 160 (6")

Datasheet Details

RSCh / RSChG

bayonet ring case stainless steel
safety category S3 according to EN 837-1
without or with case filling
nominal size: 100 (4"), 160 (6")

Datasheet Details



Diameter 63mm

RChg / RChgG

crimped-on ring case stainless steel
without or with case filling
nominal size: 63 (2½")

Datasheet Details

RCh / RChG

bayonet ring case stainless steel
without or with case filling
nominal size: 63 (2½")

Datasheet Details

RSCh / RSChG

bayonet ring case stainless steel
safety category S3 according to EN 837-1
without or with case filling
nominal size: 63 (2½")

Datasheet Details



Diameter 50mm

RChg / RChgG

crimped-on ring case stainless steel
without or with case filling
nominal size: 50 (2")

Datasheet Details



Standardmanometrar

De manometrar våra kunder oftast väljer har vi valt att kalla standardmanometrar. De är robusta tryckmätare i rostfritt stål och används inom processindustri, biogasgas, värmeverk mm. Den första manometertypen, med 50 mm hus, används ofta till tryckregulatorer. Därför har vi valt att ha den med ¼" NPT anslutning.

För den rostfria manometern med 63 mm hus är två typer av anslutningar vanligast: ¼" BSP (parallell) eller 6 mm tube stub. Fördelen med tube stub är att du monterar den direkt i en klämringskoppling. Våra 63 mm manometrar används ofta för naturgas och biogas.

Våra 100 mm rostfria manometrar är robusta och används av många processindustrier. ½ BSP eller ½" NPT är standard men det går att få andra storlekar. Välj med eller utan glycerinfyllning.

Produktkataloger

105U-L I/O Count Transmitter and Receiver Pair

The ELPRO 105U-L-T (Transmitter) and 105U-L-R (Receiver) products feature a small I/O count, one-way and cost-effective communications between field devices.

The 105U-L series products are flexible by design (i.e., pre-configured pairs for ease of commissioning) and may be used in simple to complex, multi-hop repeating networks (in combination with other ELPRO I/O and gateway products).

For more information about the ELPRO 105U-L-T (Transmitter) and 105U-L-R (Receiver) products  <click here>.

315-WH-GT WirelessHART™ Gateway

The 315-WH-GT WirelessHART™ Gateway establishes the connection between wireless field instrumentation and centralized Asset Management or Distributed Control Systems. Serving as the central controller and security manager for low power wireless mesh field instruments operating under the WirelessHART™ standard, the 315-WH-GT ensures performance through dynamic network optimization and intelligent routing to achieve high reliability, lower latency, and deterministic power management.

Its security manager provides one of the most secure mesh networks available, with end-to-end encryption, message integrity checking, and device authentication. It enables devices of a secure joining of a WirelessHART network.

Connectivity to the host system can be provided either via hardwired LAN connection or secure wireless LAN (802.11b/g or 802.11a). The 315-WH-GT Gateway can also be coupled with the 315-WH-DC WirelessHART Data Concentrator to create a high performance wireless backbone that offers reliable and secure connectivity from multiple WirelessHART sensor networks, as well as allowing secure, non-disruptive expansion of the network as needed.

For more information about WirelessHART™ compliant infrastructure gateway for wireless sensor networks  <click here>.

945U-E and 805U-E Wireless High-Speed, Long-Range Ethernet Modem

The 945U-E or 805U-E Wireless Ethernet Modems are robust, license free wireless transceivers capable of long range and high bandwidth communications. Both are an ideal solution for Ethernet connections in process control, industrial monitoring and automation applications - PLC’s, DCS, SCADA, data acquisition.

The 802.11 standards-based 945U-E/805U-E is optimized for throughputs of up to 54 Mbps, which provides robust and secure two-way wireless communications in challenging outdoor environments.

  • Ethernet and serial data over long-range wireless network
  • 902-928 MHz frequency and 250-630 mW (945U-E models)
  • 869MHz Fixed Frequency for License-free use in Europe and South Africa (805U-E models)
  • Access point/client and bridge/router configuration
  • Serial client/server/multicast Modbus TCP-to-RTU gateway
  • Spanning tree (self-healing) support
  • Deterministic AP-to-AP mesh network repeatability

For more information about 945U-E wireless high-speed, long-range ethernet modem <click here>.

915U-2 Wireless Mesh Networking I/O & Gateway

The 915U-2 wireless mesh networking I/O and gateway is a multiple I/O node that extends communications to sensors and actuators in local, remote, or difficult to reach locations. Designed with a long range, license-free wireless transceiver, the 915U-2 can provide IP-based mesh networking across sprawling industrial environments typical of industrial applications.

  • 902-928 MHz frequency hopping spread spectrum (FHSS)
  • 869 MHz wideband up to 500 mW for Europe
  • Self healing IP-based wireless mesh networking
  • Multi-hop repeater and gateway functionality
  • Serial client/server/multicast Modbus TCP to RTU gateway
  • Configurable digital, pulse, and analog I/O

For more information about 915U-2 <click here>

115S I/O Interface

The 115SS range of wireless I/O multiplexers provide an interface to MTL wireless networks for sensors, transducers and switches. The 115S can communicate via Modbus RTU or a point to point exception reporting protocol. The 115S possesses configurable input types and supports a wide range of end devices.

  • Analogue and digital I/O multiplexer
  • Data transfer via Modbus or exception reporting protocol
  • RS232 and RS485 communication ports
  • I/O interface for MTL wireless networks
  • Configurable input types.

For more information about 115S I/O interface <click here>.

455U-D Wireless Serial Data Modem

The 455U-D serial modem is ideal for long range SCADA applications. Providing serial communication for devices such as PLCs, intelligent transducers and data loggers the 455U-D operates on the 400MHz frequency range for licensed and license-free applications. Features of the 455U-D include configurable radio power, frequency, network topology and data pathing features.

  • Provides wireless connectivity for serial devices
  • User-configurable frequency and RF power
  • Remote configuration and diagnostics
  • Supports wide range of network topologies
  • Distances of up to 100km (60 miles) achievable

For more information about 455U-D Wireless Serial Data Modem <click here>.

905U-D/805U-D Wireless Serial Data Modem

The 905U-D and 805U-D serial modems provide remote serial connectivity. Possessing both RS232 and RS485 ports for communication, this device is configurable for a variety of network topologies.

  • Provides wireless connectivity for serial devices
  • Licence-free 900 MHz radio band
  • Single hop distance 20 miles line-of-sight
  • Repeater function for longer distances
  • Radio data rate up to 115,200 bits/sec

For more information about 905U-D Wireless Serial Data Modem <click here>.

For more information about 805U-D Wireless Serial Data Modem <click here>.

245U-E Access point

The 245U-E enables Ethernet and serial device connectivity over an 802.11 wireless connection for network access or standalone data transfer. Full networking solutions can be deployed to manage data between fixed and mobile devices on 2.4GHz and 5GHz license-free bands. The 245U-E has a built-in web server, containing web pages for analyzing and modifying the module’s configuration.

  • Ethernet and serial data over 802.11 a/b/g wireless network
  • High wireless data rate (108Mbps turbo mode)
  • Configurable transmit power (15mW – 400mW) for superior radio range
  • Bridge /Router, Access Point /Client in one, reduces inventory costs
  • Online diagnostics and configuration throughout the network

For more information about 245U-E Access point <click here>.

905U-1,2,3,4 Wireless I/O

The 905U and 805U simply and reliably communicate transducer and switch data by providing a 4-20mA, mV and digital interface in a small footprint radio. The sensor data is transmitted to a remote output as digital and 4-20mA effectively replacing the cable. Line of sight distances of up to 10km for the 805U and 20 miles for the 905U are achievable.

  • Point-to-point digital and/or analogue I/O transfer
  • Easy to use - no configuration necessary
  • Secure data encryption
  • Intelligent wireless protocol, immediate exception reporting plus configurable high-scan update



Wireless Accessories

When deploying a wireless network often more thought is given to the device types than the antennas, cabling and connections. These wireless accessories can determine the successful operation of a system as they often have a large impact on signal strengths, distances and bandwidths that are achievable. We offer a high quality range of antennas, cabling and surge equipment to support these wireless systems, ensuring that the signal is available when and where it is needed. We also provide advice on selecting a system and appropriate antennas / cabling. Contact enquiry@mtl-inst.com to discuss a solution or make a recommendation on antennas and cabling. Our trained technical personnel will be happy to help.

Produktbeskrivningar

Produkt kod Beskrivning Nedladdning
  1. Antennas - 800 & 900 MHz
ANTCFD890EL Dipole with 15’ RG58/SMA connector
ANTDG900-1 Whip with 3’ RG174/SMA connector, angle bracket -2dB gain, 7” long
ANTSG900-6 Colinear with N-type connector, 8dB gain, 54” long
ANTSG900EL Colinear with N-type connector, 5dB gain, 32"long
ANTWH900-SMA Demo whip antenna, 4” SMA connector
ANTYU16-900 16 element Yagi antenna with N-type connector 15dB gain
ANTYU6-900 6 element Yagi antenna with N-type connector 10dB Gain
  2. Antennas - 2.4 GHz
ANTMD2400-EL Dipole with 15’ Cellfoil/SMA connector, and mounting bracket, 0dB gain, 9” long
ANTSG2400EL Colinear with N-type connector, 5dB gain, 20"long with mounting bracket
ANTY2400-18EL Directional radome Yagi, N-type connector, 18dB gain
ANTZ2400EL Colinear with N-type connector, 8dB gain, 34” long with mounting bracket

Hazardous Area 802.11

Our intrinsically safe (I.S.) wireless solutions provide completely safe wireless operation in hazardous areas. Products are live workable, meaning that in many situations a gas clearance certificate is not required to work on the equipment and can reduce costs when performing maintenance, installation, testing or replacing devices. Our hazardous area access point provides 802.11a/b/g connectivity, a standard which is widely compatible with end devices and can be used for transferring Ethernet data over the air. Features such as I.S. power over Ethernet (PoEx), WDS repeaters and encryption ensure secure transfer of data with the ability to deploy wireless systems over a wide area.

Produktbeskrivningar

Produkt kod Beskrivning Nedladdning
9469-ETplus IS Ethernet Wireless Access Point/Bridge  Datasheet
 Manual

Låga tryck / vakuum



Max.inloppstryck

Max.utloppstryck

Flöde
CV

Teknisk
spec.





26-2500 serien:

27,6 bar

1,0 bar

5,0


Datablad





26-2700 serien:

Luftstyrd: 31 bar
"Dome"-styrd: 68,9 bar
Fjäderstyrd: 25,9 bar

Styrtryck:
Luftstyrd: 10,3 bar
"Dome"-styrd: 68,9 bar

0,24
0,15
0,06


Datablad





44-4700 serien: sub-atmospheric

10,3 bar

Se datablad

0,04
0,30


Datablad





DV serien:

Se datablad



0,25


Datablad

BIBS System



Max.inloppstryck

Max.utloppstryck

Flöde
CV

Teknisk
spec.





26-2900 serien:

69 bar

69 bar

2,0


Datasheet

Sub-atmospheric



Max.inloppstryck

Max.utloppstryck

Flöde
CV

Teknisk
spec.





44-4700 serien:

Se datablad



0,14


Datablad

Flänsanslutning



Max.inloppstryck

Max.utloppstryck

Flöde
CV

Teknisk
spec.





526-1700F serien:

Se datablad



0,14


Datablad

Miniatyr



Max.inloppstryck

Max.utloppstryck

Flöde
CV

Teknisk
spec.





BB-3

Se datablad



0,20


Datablad

Två-steg



Max.inloppstryck

Max.utloppstryck

Flöde
CV

Teknisk
spec.





54-3500 serien: Gas and hydraulic

Se datablad



0,08


Datablad

Sensitiv



Max.inloppstryck

Max.utloppstryck

Flöde
CV

Teknisk
spec.





26-2300 serien:

Se datablad



0,60


Datablad





44-2900 serien: sub-atmospheric

Se datablad



0,30


Datablad

44-serien



Max.inloppstryck

Max.utloppstryck

Flöde
CV

Teknisk
spec.





44-1700 serien:

55,2 bar

55,2 bar

0,10


Datablad





44-2500 serien:

Se datablad



0,30


Datablad





44-2900 serien: sub-atmospheric

Se datablad



0,30


Datablad





44-5500 serien:

Se datablad



0,30


Datablad

Låga flöden





Kontrollerbart
tryckområde

Flöde
CV

Teknisk
spec.





44-2300 serien:



17,2 bar

0,08


Datablad

Höga flöden



Max.inloppstryck

Max.utloppstryck

Flöde
CV

Teknisk
spec.





26-2500 serien:

Se datablad



5,0


Datblad





26-2700 serien:

Se datablad



2,0


Datablad





54-2300 serien:

Fjäderstyrd: 345 bar
"Dome"-styrd: 345 bar
Luftstyrd: 690 bar

Se datablad

1,6


Datablad





54-2700 serien:

Fjäderstyrd: 34,5 bar
"Dome"-styrd: 379 bar
Luftstyrd: 34,5 bar

See datasheet

5,0


Datablad

Process Signal Multiplexing

Cable marshalling and milliamp loop connections present significant cost and time during installation.  These costs can be reduced through our Serial I/O to multiplexer by taking 16 digital or 8 digital with 8 analogue connections into a single device and transmitting the data over MODBUS.  When interfaced with one of our wireless network, complete wireless I/O multiplexing systems can be deployed which maximise the opportunities of connections while significantly reducing cabling infrastructure.  The I/O data can be transferred to outputs, re-creating the signal in a different location or made available to a SCADA / DCS or PLC though MODBUS protocol.

Our Process signal multiplexing delivers the following features:

  • Three I/O versions with configurable input and output types
  • MODBUS or Exception reporting protocol selectable
  • RS232 and RS485 ports for standard connection to MODBUS master or into MTL wireless networks
  • 0-20mA, 0-10V, pulsed and digital I/O available
  • Router operation for connection between two Ethernet networks
  • Selectable transmit power to suit application


I/O to MODBUS RTU interface


I/O interface to MODBUS TCP over wireless

Wireless Ethernet Networking

Ethernet is seeing major growth in the process market for both network and field connections for bringing data back to the control room. Our business provides complete support for this growing technology, maximising the potential for easy network access and process data transfer. Our wireless Ethernet solutions can cover both hazardous (Zone1, Div 1, Zone 2, Div 2) and safe areas, providing secure networking for remote devices and/or mobile operators. Wireless connections can be made available over 802.11, GPRS / GSM and lower frequencies for increased range giving a complete portfolio suitable for full network infrastructure or device to network connections. We can also add value by introducing PPP serial connections over 802.11 networks further increasing the types of devices that can be connected through an 802.11 infrastructure.

Our wireless Ethernet solutions feature:

  • 802.11 a/b/g connectivity for interoperability with existing networks
  • STP (spanning tree protocol) for redundant wireless links
  • WDS (wireless distribution system) for access point to access point communication, improving network deployment options
  • Secure WPA (AES) encryption
  • Router operation for connection between two Ethernet networks
  • Selectable transmit power to suit application


Multiple access points, one Ethernet connection



Access point with multiple clients



Wireless Modbus systems

The MODBUS protocol is well supported as a standard for transferring instrumentation data back to a SCADA system or control PLC. Our wireless solution provides maximum flexibility within a single wireless device, possessing the capability to be deployed as a MODBUS TCP master, slave or transparently route data between devices. This in conjunction with the TCP to RTU conversion feature enables both serial and Ethernet MODBUS devices to be integrated seamlessly into a common wireless backbone. Remote configuration, secure encrypted communications and redundancy on a wireless link level ensure that a reliable, secure network is formed to transport the data.  See Application Note AN9033 for additional information.

We also provide I/O interfaces as an additional connection method, supporting 4-20mA, digital and pulsed signal transfers for direct connection to instrumentation.

  • MODBUS TCP Master or Slave operation
  • TCP to RTU conversion integrates serial devices into Ethernet infrastructure
  • Simultaneous Ethernet, RS232 and RS485 device connectivity
  • Internal registers for data storage / transfer
  • 802.11 a/b/g wireless networking for global license-free operation
  • Individual poll timeout registers to indicate communications status


Stand alone wireless MODBUS transfer system between two slave devices

MODBUS SCADA integration example

Honeywell
ABB
Akzo Nobel
Emerson
preem
Siemens
EON
